Kabelbricka i aluminium

För att hitta en professionell tillverkare av aluminiumkabelbricka, eller vill starta ett nytt solenergiprojekt med heltäckande lösningar, kan du kontakta Topfencesolar och låta oss bli din långsiktiga partner!

Kabelhantering är ofta avgörande för systemets livslängd. Solkablar bär högspänningslikström och utsätts för extremt väder i årtionden.

Att lämna kablar på takytan är en säkerhetsrisk. Topfencesolar-märkt Solar Aluminium Cable Tray erbjuder en dedikerad motorväg för solkabelledningar.

Fysiskt skydd:Brickan förhindrar skador från vassa takkanter, håll solsystemet igång säkert.

Värmeavledning:Kabelrännor med håldesign med bra ventilation för kablar. Denna speciella design kan effektivt minska motstånd och värmeackumulering.

Designad för solcellskabelspecifikationer

Solcellskablar är unika med dubbelisolerade och tjockare. De kräver ett stödsystem som respekterar deras böjradie och vikt.

Avser materialen i kabelrännor, det galvaniserade stålet som fungerar som en tung kylfläns, Aluminium är det mest idealiska materialet för solenergi.

Korrosionsbeständig: Skapar naturligt ett skyddande oxidskikt, perfekt för utomhusexponering.

Lättvikt: Minskar den statiska belastningen på din takkonstruktion.

Icke magnetisk: Minimerar strömförlust på grund av magnetisk induktion i högströmsapplikationer.

Tillgängliga typer av kabelbrickor

Vi erbjuder tre distinkta konfigurationer för att matcha din specifika installationsmiljö:

1. Kabelbricka av stegtyp

Bra för långa sträckor och tunga matarkablar.

Funktion: Öppna stegpinnar ger maximalt luftflöde för att kyla kablar med hög ampere.

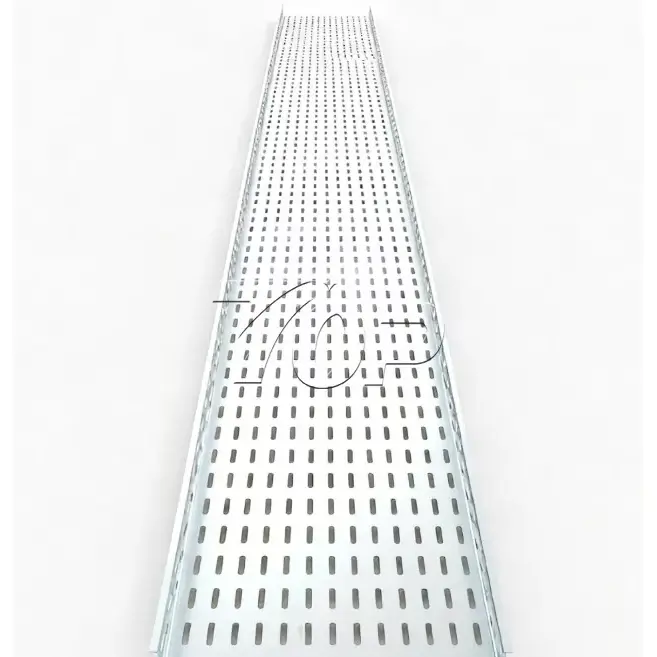

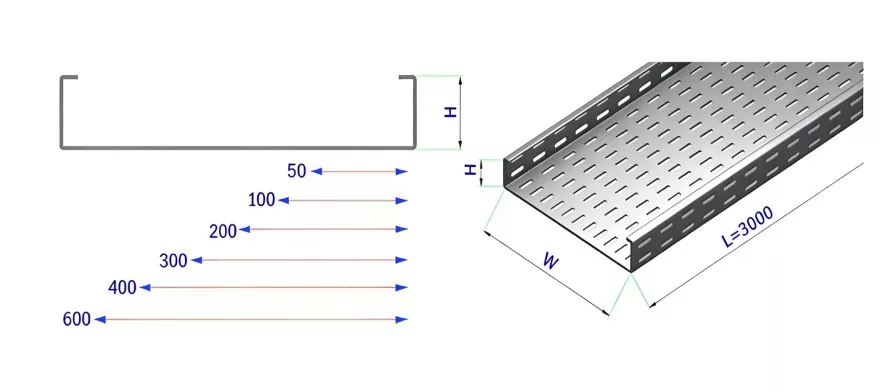

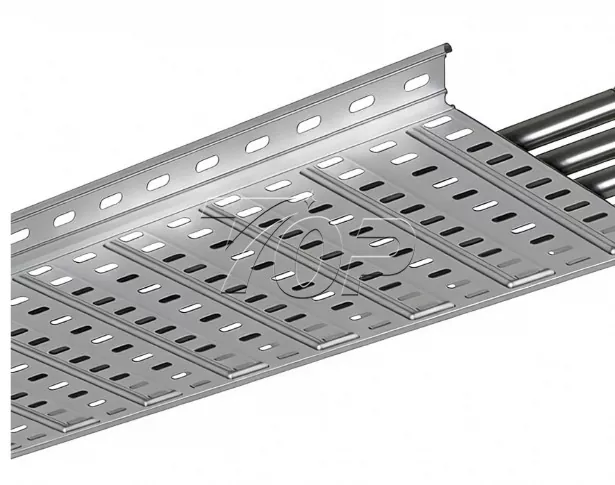

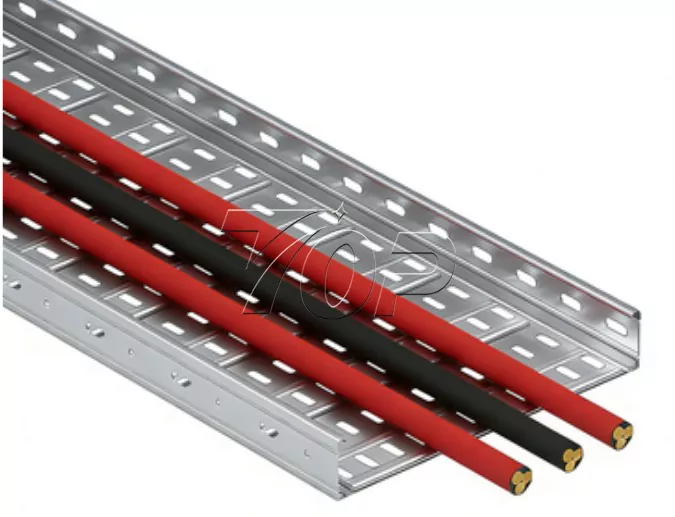

2. Perforerad kabelbricka

Användning: Kommersiella tak som kräver bottenskydd.

Fördel: Dess ventilerade bottenöppningar tillåter vattendränering samtidigt som de skyddar kablar från ojämna takytor.

3. Kabelbricka för trådnät

Speciellt utformad för komplex routing med flera svängar och fall.

Funktion: Mycket flexibel; kan skäras och böjas på plats för att enkelt navigera över hinder.

Hur fungerar kabelbrickor?

Istället för att dra kablar över takytan spänner brickan över avståndet mellan monteringspunkterna.

Den överför vikten av kablarna till ställningskonstruktionen eller takfästena och håller vajrarna upphöjda. Detta förhindrar att kablarna sitter i vattenpölar under regnstormar och håller dem organiserade så att underhållsteam enkelt kan spåra en krets senare.

Hur installerar man kabelhållare?

Installationen är enkel, lätt och snabb med Topfencesolars precisa design. Här är det allmänna arbetsflödet för ett taksystem i aluminium:

Steg 1:Kartlägg rutten. Börja inte bara borra. Planera vägen från arrayen till växelriktaren. Undvik att skugga panelerna med själva brickan!

Steg 2:Installera fästen. Du måste lyfta brickan från taket. Fäst dina monteringsfötter eller anslut brickan direkt till solcellsskenorna.

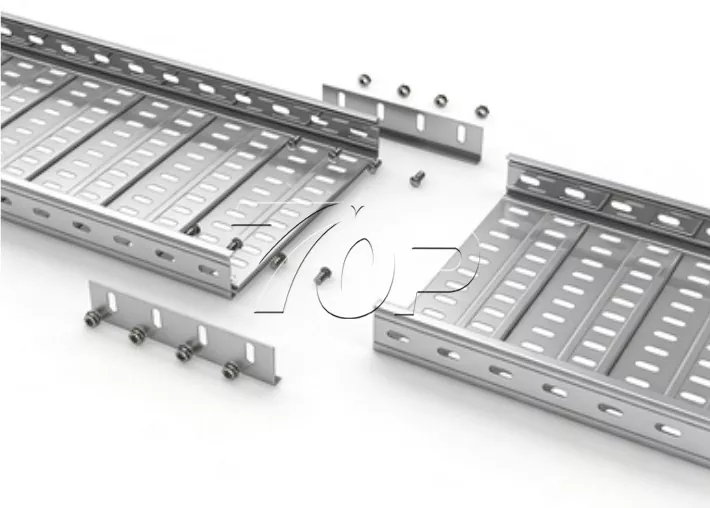

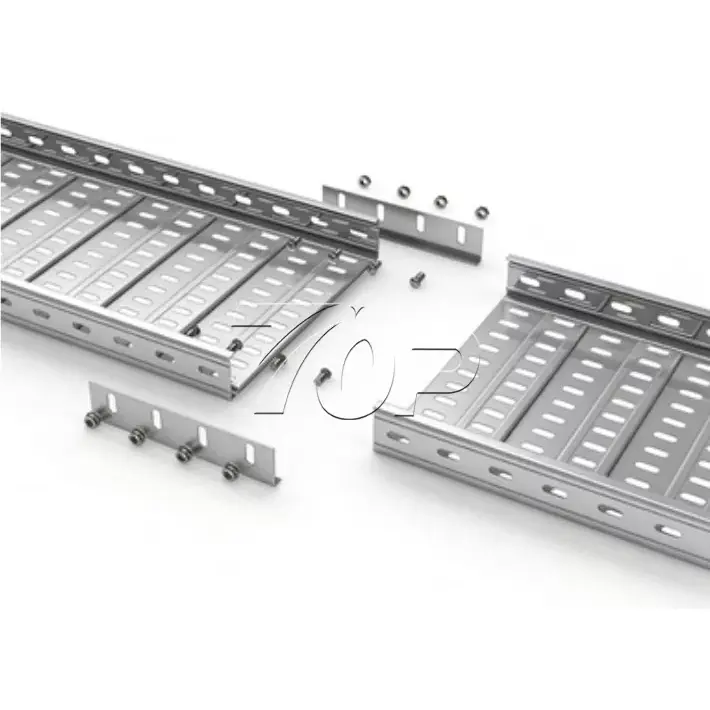

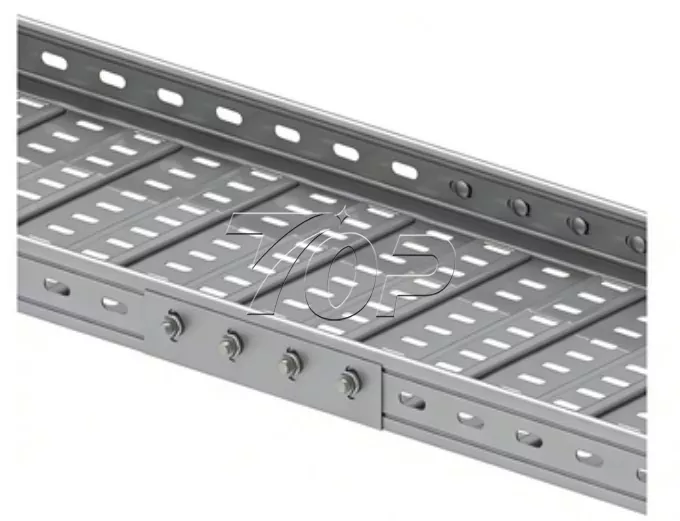

Steg 3:Anslut sektionerna. Använd skarvplåtar för att sammanfoga två längder av brickan. Lämna ett litet mellanrum mellan sektionerna för termisk expansion. Eftersom aluminium expanderar när det blir varmt; om du skruvar fast dem för hårt utan ett mellanrum kan brickan skeva.

Steg 4:Lägg kabeln. Placera kablarna i brickan. Dra dem inte för hårt. Använd UV-klassade buntband eller aluminiumkabelklämmor för att fästa dem med några fots mellanrum.

Steg 5:Grundstötning. Eftersom brickan är av metall måste den vara jordad. Använd bindningsbyglar över skarvplattorna för att säkerställa elektrisk kontinuitet.
