Leverantör av högkvalitativa och hållbara takfästen för solpaneler
Topfencesolar leder forskning och utveckling och design av takmonteringssystem för solpaneler. Vi erbjuder professionellt solenergilösningar. Våra system är inklusiveMontering av solpanel med platt tak, Takmonteringssystem i metall, monteringssystem för marksolar, solcellssystem för carport, BIPV solcellstaksystem och agrivoltaics solsystem.
Att bygga ett solkraftverk direkt på taket av befintliga byggnader, och det finns inget behov av att ockupera ytterligare mark. Det är en populär lösning för energiomvandling av städer idag. Tak solsystem är väl att kombinera solkonstruktioner och tak är en komplett och integrerad struktur.
Vilken typ av tak skulle kunna installeras med solpaneler?
Takkategori:
|
Tegeltak |
Metalltak |
Asfalt tak |
Betongtak |
|
|
|
|
|
Plåttak som stående falstak, korrugerad plåt m.m.
Sad tegeltakbotten med träbalk
Saft eller platt asfalttak
Cementeringstyp betongtak
Fler kategorier...
1. För plåttak, mät takstorleken. systemet är designat utifrån dina befintliga takstorleksdetaljer enligt nedan.
2. Topfencesolar ingenjörsteam kommer att matcha den bästa lösningen för taken i enlighet därmed.
a. Metalltaket väljer takklämmor med H-skenor optimerat system, enkel och snabb installation.

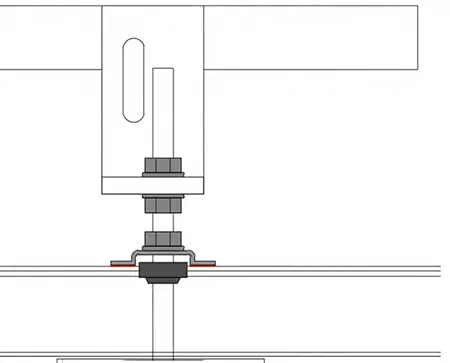

b. L-fötter med bultsystem för korrugerad plåttak.

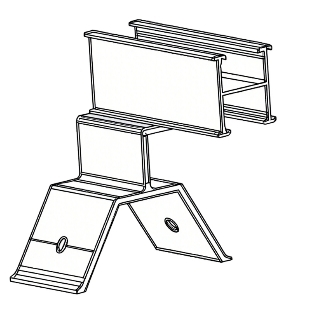

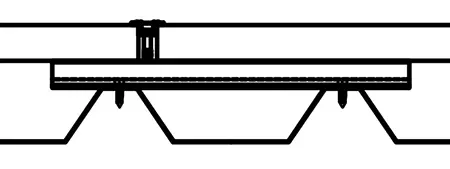

c. Mini Rail-system optimerade strukturen för att göra lastvikten minst.

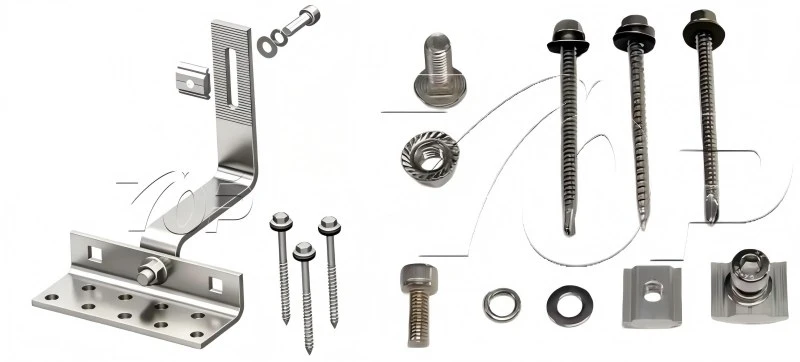

d. Tegeltak, vi kunde välja att använda takkrok /tvåhuvuden bultar + rälssystem.
e. Platt tak tillämpade mestadels ballastsystemet eller stativdesignen.

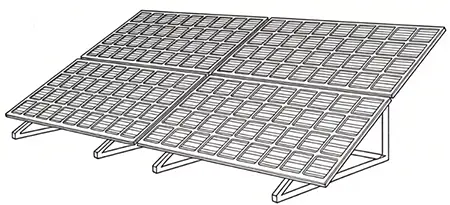

f. Stativstruktur kan möta olika vinklar och hög anpassning för bättre solenergigenerering på platta eller lutande tak.
Fler lösningar tackkontakta oss, vi kommer att ge lösningar på ditt tak.
Konstruktionsfaktorer för takmonteringskonstruktion:
Designbelastning
|
Föremål |
Parameter (under infoexempel) |
|
Panelens dimension |
2278*1134*30 |
|
Panelens vikt |
30 kg |
|
Panelens orientering |
Vertikal eller liggande |
|
Panelens kvantitet/ per set |
1 × 2 = 2 st |
|
Lutningsvinkel |
11° |
|
Regional vindhastighet |
72 m/s （3 s vindbyar） |
|
Snöbelastningar på marken |
0 Kpa |
|
Terrängkategori |
3 |
|
Maximal höjd |
10 m |
|
Installationsplats |
Tak |
|
Regioner |
C |
|
Designstandard |
AS/NZS 1170 (exempel) |
|

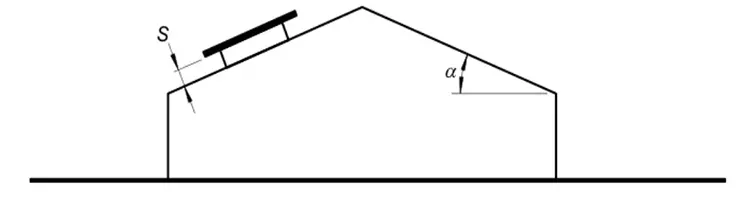

Om α=11° |
|
|
|
När, |
θ = °,positiv |
= 0,600 |
|
När, |
θ = 0 °,negativ |
= -1.400 |

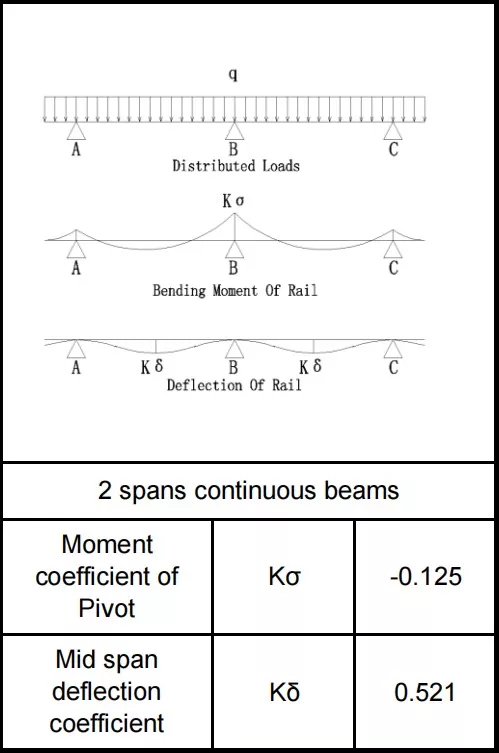

Stressberäkning av struktur
Enkel räls lastbredd skisskarta
Spännvidd L=1 050 m
Cantilever Ls=0,200m
Antal spann n=2
Lutningsvinkel θ=11°
Räls belastad bredd B=0,759m
Lastkombinationer
|
Lastkombinationer av järnväg |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Ladda |
Fast last-G |
17.49 |
89.97 |
|
Nedvindlast-W1 |
0 |
718.39 |
|
|
Upp vindlast-W2 |
0 |
-1676,24 |
|
|
Snölast-S |
0.00 |
0.00 |
|
|
Lastkombinationer |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1,2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595,27 |
|
|
|
|
|
|
En säker takkonstruktion för solpaneler bör göras under säkra räkningssituationer för att stödja den långsiktiga användningsstrukturen.
Vår strukturs livslängd är ≥ 25 år
Garantin är 10 år.
- View as
Solar Triangel Ballast Platt Tak monteringssystem
Som den professionella tillverkaren vill vi ge dig högkvalitativt monteringssystem för soltriangelballast för platt tak. Platttaksmonteringssystem är konstruerat för olika installationer av solpaneler med platt tak med icke-penetrerande design. Topfencesolar designade detta ballastsäkrade system eliminerar behovet av takgenomföring och eliminerar risken för vattenläckage i taket. Det är den idealiska lösningen för kommersiella och industriella platta takapplikationer som är väl beprövad och välkänd i Europa, Nordamerika, MENA och APAC-regioner. .
Stämpla:Topfencesolar
Produktmaterial:Al6005-T5
Produktfunktion:Montering av ballastmodell för taksolel
Livslängd:≥25 år
Ballast platt tak Solar monteringssystem
Som den professionella tillverkaren, The Ballast Flat Roof Solar Monteringssystem från Topfencesolar, designad genom att överväga med den höga vindhastigheten och den tunga snön samtidigt som du följer dina byggregler.
Topfencesolar Engieneer-teamet utarbetar det ideala ballastsystemet baserat på din takkonstruktion, med exakt strukturbelastningsberäkning. Vi erbjuder förstärkt ballaststruktur som simulerar med vindlast, snölastberäkningar och dödlast för att erbjuda en komplett säkerhetslösning för ditt platta tak.
Varumärke:Topfencesolar
Produktmaterial:Aluminium
Produktfunktion:Ballaststödsystem
Livslängd:≥25 år
Topfencesolar Engieneer-teamet utarbetar det ideala ballastsystemet baserat på din takkonstruktion, med exakt strukturbelastningsberäkning. Vi erbjuder förstärkt ballaststruktur som simulerar med vindlast, snölastberäkningar och dödlast för att erbjuda en komplett säkerhetslösning för ditt platta tak.
Varumärke:Topfencesolar
Produktmaterial:Aluminium
Produktfunktion:Ballaststödsystem
Livslängd:≥25 år
Platta tak Solar Monteringssatser System
Xiamen Topfencesolar är en av de ledande tillverkarna för solcellsmonteringsprodukter i Kina, vi levererar högkvalitativa system för montering av platt tak för solenergi. Professionell design och OEM-service kan tillhandahållas i enlighet med kundernas krav.
Varumärke:Topfencesolar
Produktmaterial:Aluminium Al 6005-T5/ T6, varmförzinkat stål
Produktfunktion:Solcellsmontering i metalltak
Livslängd:≥25 år

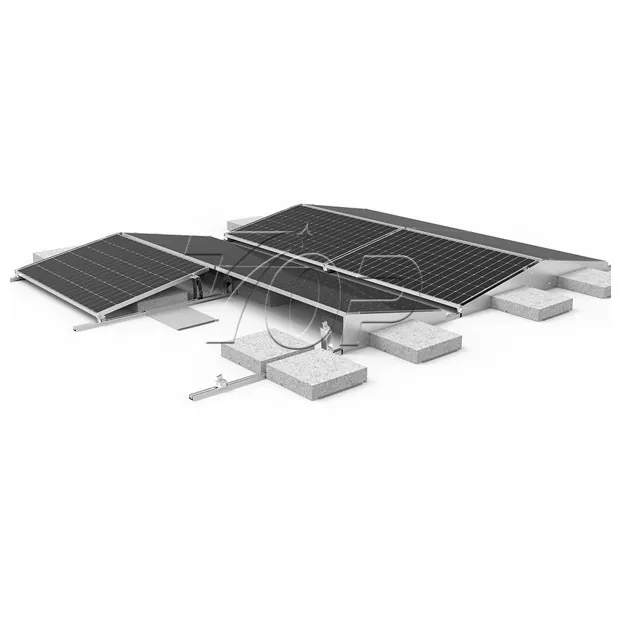

Solar ballast monteringssystem

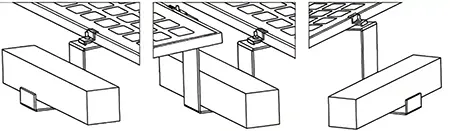

Som den professionella tillverkaren tillhandahåller det icke-penetrerande monteringssystemet för solarballast som produceras av Topfencesolar en stabil och icke-borrningslösning för solpaneler som installeras på hustak. Det är svar på viktade betongblock som betongplattor eller ballastbrickor för att säkra solpanelerna. Du behöver inte använda expansionsankarbultarna för att penetrera betongtaken. Den förenklade lösningen behåller takets integritet och minskar installationstiden, eliminerar risken för vattenläckor. Billig, enkel och snabb installation av solpaneler.
Varumärke:Topfencesolar
Produktmaterial:Varmförzinkat Q235 stål
Produktfunktion:Solcellsmontering i metalltak
Modulorientering:Liggande eller vertikal
Varumärke:Topfencesolar
Produktmaterial:Varmförzinkat Q235 stål
Produktfunktion:Solcellsmontering i metalltak
Modulorientering:Liggande eller vertikal

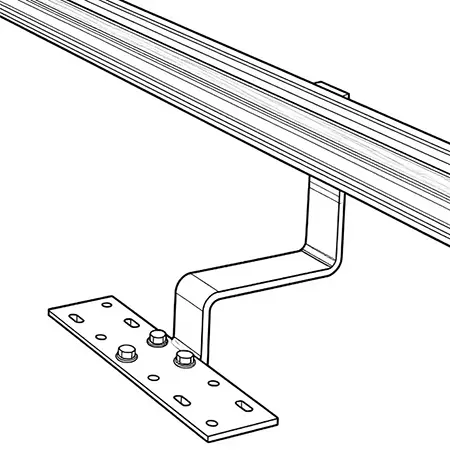

Monteringssystem för tegeltak Krok
Topfencesolar-märkt tegeltakkrokmonteringssystem producerat från Kina, det är en enkel och snabb installationslösning för att stödja solpaneler på det lutande tegeltaket genom att monteras på tegeltakkrokarna och aluminiumskenor med klämmor. Inget behov av svetsning på plats och inga skador på takkonstruktionen.
Varumärke:Topfencesolar
Produktmaterial:SUS304 stål
Produktfunktion:Bostäder, kommersiella eller industriella tegeltak
Livslängd:20 år
Varumärke:Topfencesolar
Produktmaterial:SUS304 stål
Produktfunktion:Bostäder, kommersiella eller industriella tegeltak
Livslängd:20 år

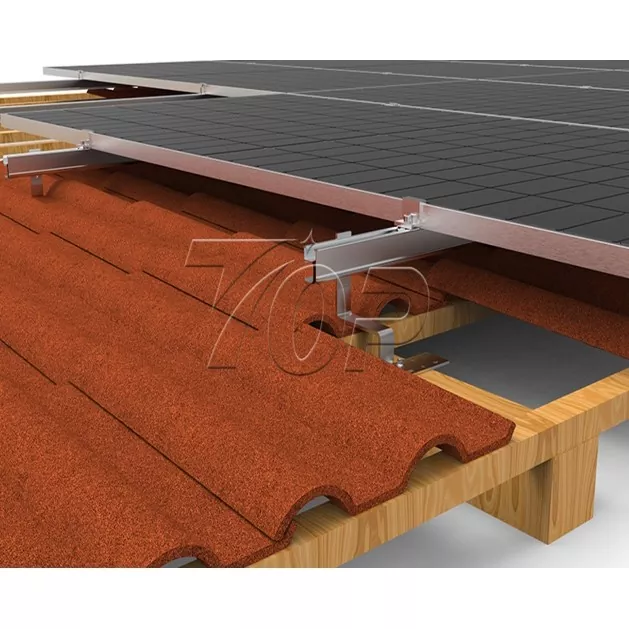

Tegeltak Solar Mount
Som den professionella tillverkaren har Topfencesolar specialiserat sig på forskning och utveckling och tillverkning av tegeltaksolarmonteringssystem för tegeltak. Avancerat aluminiummaterial av lätt, korrosionsbeständig och enkel installation. Aluminiumkrokar skulle kunna hålla tegeltaket (wanzheng) och säkerheten. Denna applikationsmarknad täcker Europa som Tyskland, Spanien, Italien, Nederländerna, etc. och asiatiska länder som Indonesien, Thailand, Vietnam, etc.
Produktmärke:Topfencesolar
Produktmaterial:Högkvalitativ aluminium
Produktfunktion:Takkrok monterar skenor och stödjer solpaneler
Livslängd:≥25 år
Produktmärke:Topfencesolar
Produktmaterial:Högkvalitativ aluminium
Produktfunktion:Takkrok monterar skenor och stödjer solpaneler
Livslängd:≥25 år
Som en pålitlig Takfästen för solpaneler tillverkare och leverantör i Kina har vi vår fabrik. För att få prislistan över skräddarsydda produkter, vänligen kontakta oss.
