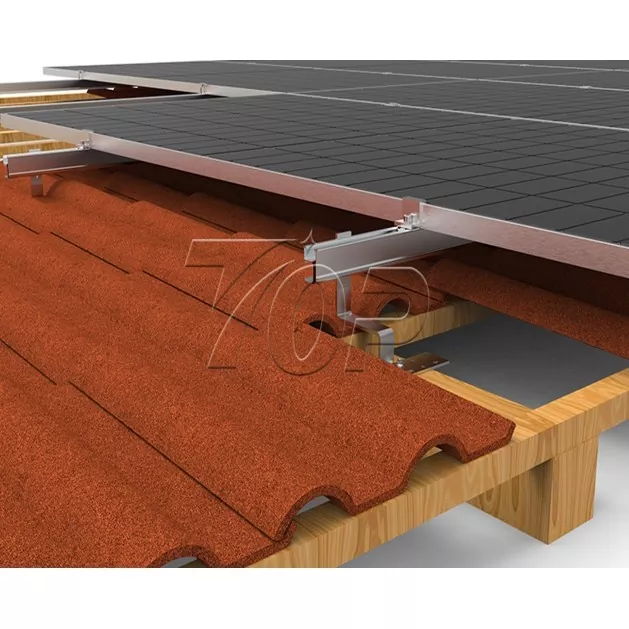

Tegeltak Solar Mount

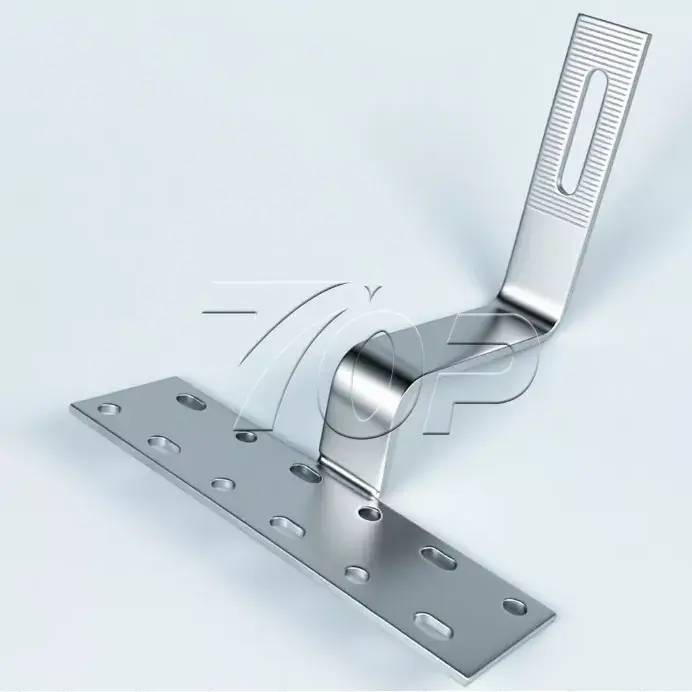

Som den professionella tillverkaren, Topfencesolar Tile Roof Solar Mount Krokar anpassade enligt de europeiska/asiatiska ländernas bostäder tegeltak former. Serier av Topfencesolar krokdesigner möter olika marknadskrav.

Den regelbundet 150 mm konsollängden möter ett stort urval av tegelöverlappningar och kan justeras från olika höjder för att fixera typer av tegeltak. Hårdheten kan montera solpanelsramen med 30 mm och 35 mm tjocklek. För att maximera integriteten hos plattorna, tillförlitligheten hos monteringsstrukturerna och säkerheten för de solpaneler som stöder, är Topfencesolar solar krokar det bästa alternativet för dig.

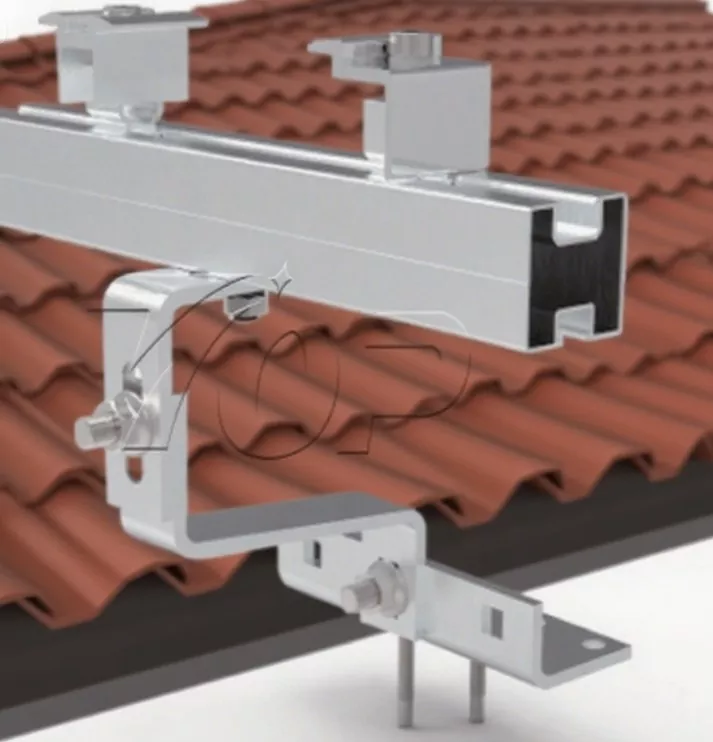

Systemkomponenter:

-Takkrok

-TF B45 skenor på 4200mm - 4500mm

-TF B45 skena kopplingar

-A2 Flänsskruv 8*100

-Eller SUS304 bultar med två huvuden

-Mid-Clamps: för vertikala eller landskapsmodeller för solpaneler

- Ändklämmor: för vertikala eller landskapsmodeller för solpaneler

- Rälsändlock



>Vindbelastning: upp till 60 m/s

>Snöbelastning: upp till 1,4KN/m2

>PV-panelens orientering: Stående eller Vertikal

> Krokhöjden kan vara justerbar (tillval).

Komponeter och metaller

Handla skräddarsydda solfäste för tegeltak från Topfencesolar, som är en av tillverkarna och leverantörerna i Kina. Den högklassiga anodiseringsbehandlingen av Al 6005-T5-material håller din solpanel stadigt installerad med utmärkt korrosionsbeständig prestanda. Det vi gjorde gör att tegeltakets solcellsfäste är dubbelt med över 25 års servicetid.

Vi kan snabbt sätta upp strukturen på tegeltak, inget behov av att använda komplexa verktyg eller professionell kompetens. Enkla installationssteg, mindre arbete och mindre tid som behövs.

Installationsmanual steg:

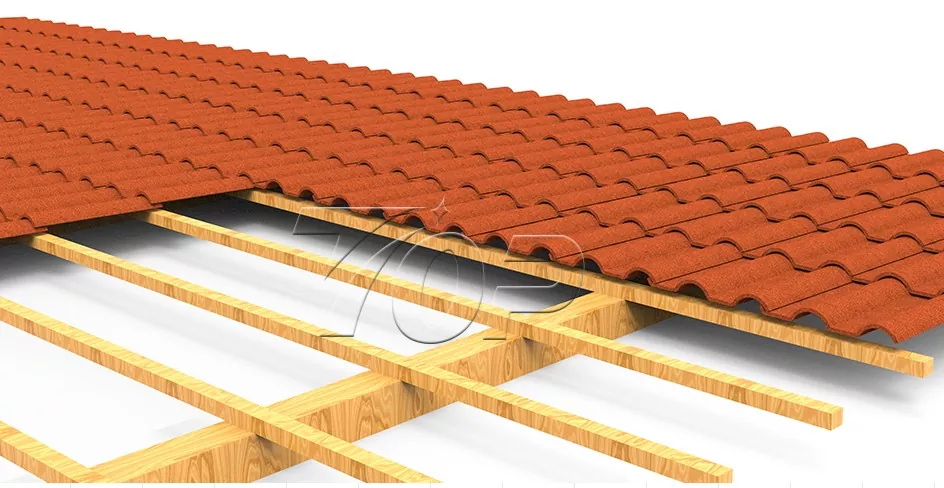

1. Mät takets storlek, designa solpanelens layout och Topfencesolar Engineer-teamet designar strukturen för solpaneler.

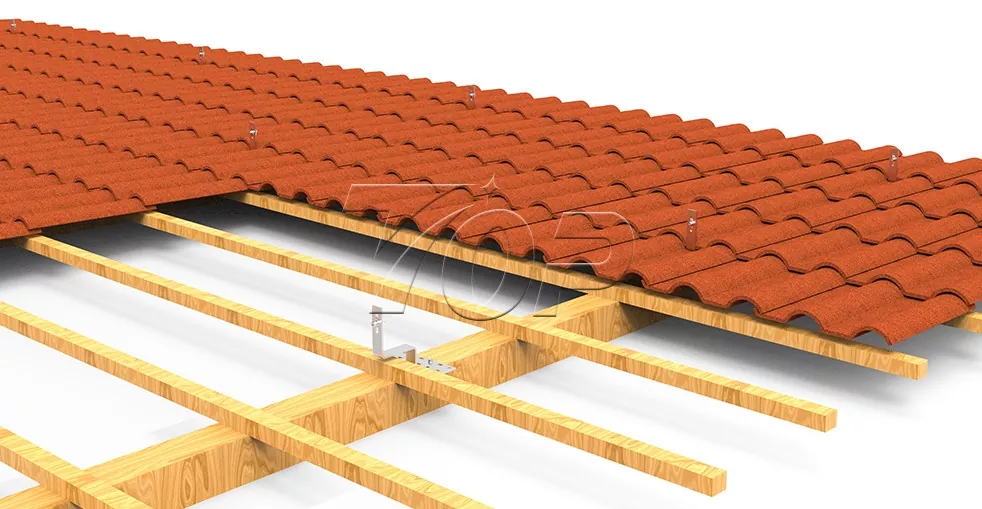

2. Montera takkrokarna.

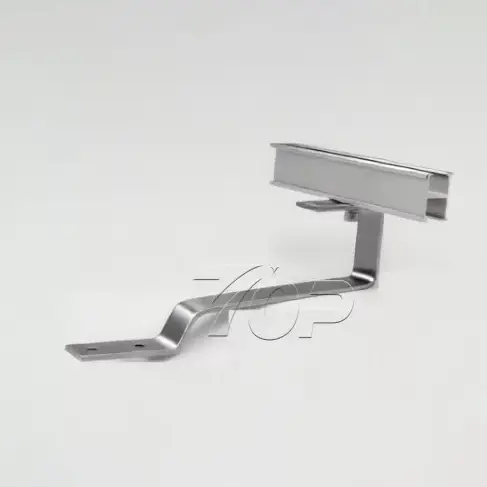

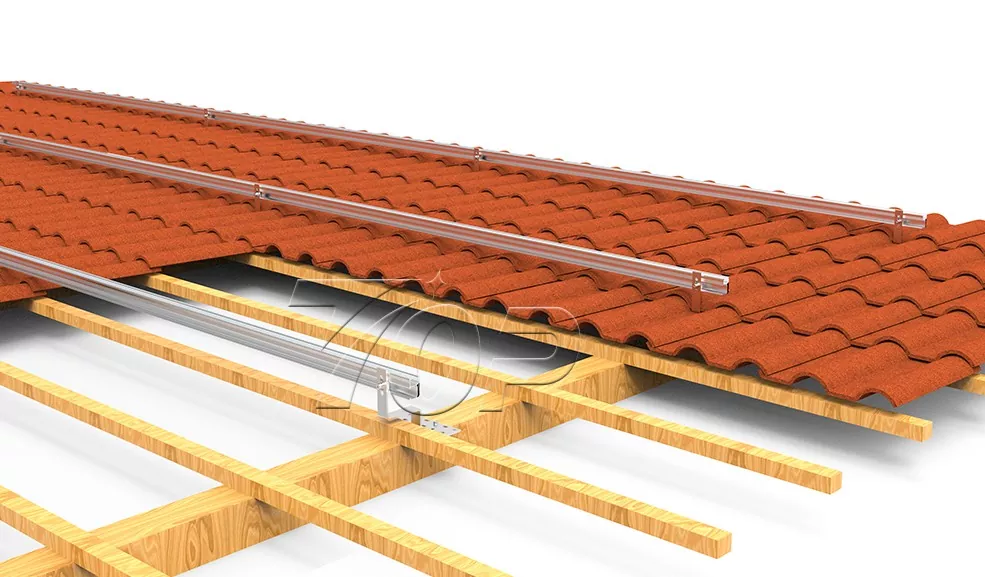

3. Montering av skenorna på krokarna

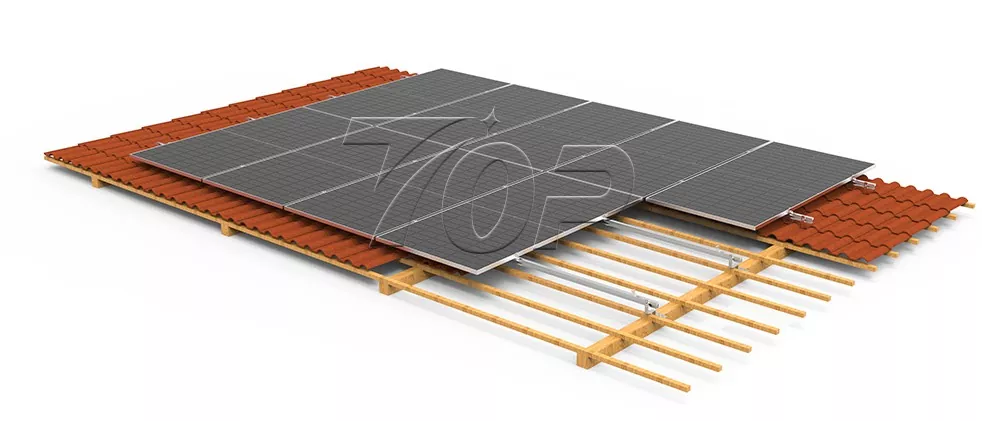

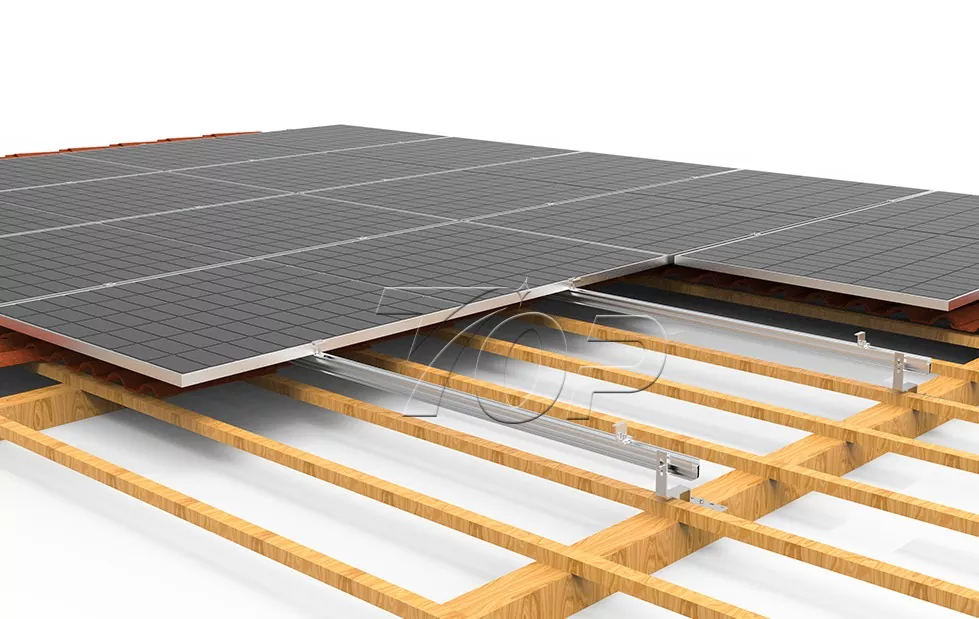

4. Montera solpanelerna på skenorna.

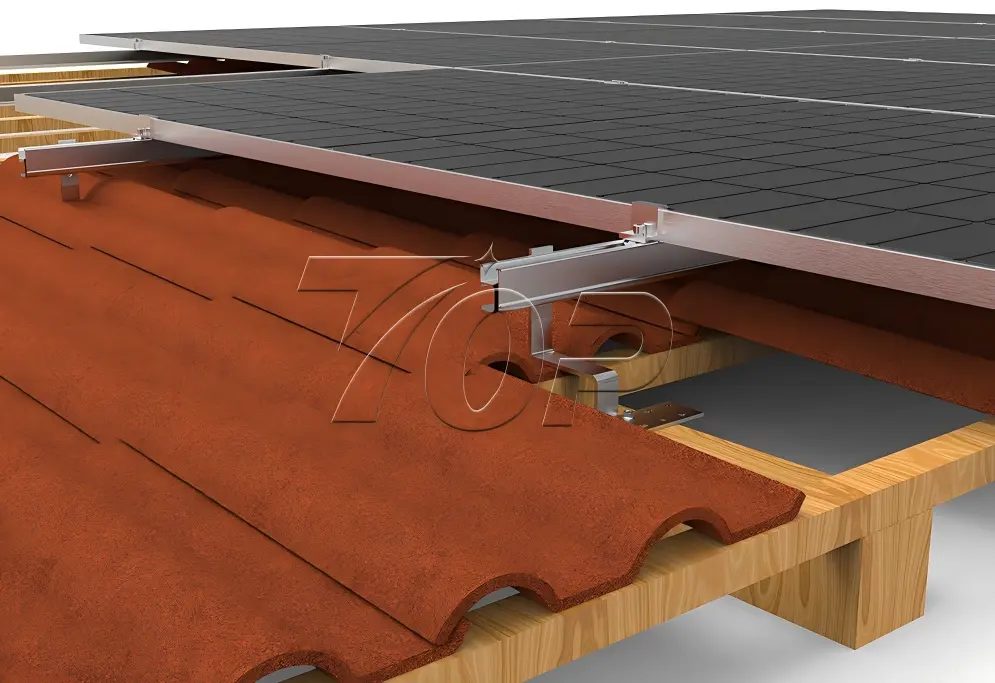

5. Anslut solpanelerna och fäst med Mid-klämmor och End Clamps.

Fördelar

A. Topfencesolar-designade solcellsmonteringssystem med tegeltak är avsedda för bostäder eller kommersiellt bruk, som klarar simulering av vindbelastning upp till 60m/s, snöbelastning upp till 1,4kn/m2.

B. Flexibel justering för att passa olika tak genom att justera höjderna.

C. Enkel installation, enkel struktur kan installeras enkelt, inga komplexa verktyg eller färdigheter behövs, vilket sparar tid och ansträngning.

Kroksystem utrustat med färre fästen, lägre strukturkostnad och lägre arbetskostnad.
