Icke-penetrerande platttaksmonteringssystem för ballast: Vattentät lösning av teknisk kvalitet för kommersiella solcellsprojekt på taket

Varför ersätter monteringssystem för solcellsförkopplingsdon för platta tak penetrerande solcellskonstruktioner på taket

I kommersiella solceller på taket är platt tak monteringssystem för solar ballasthar blivit en av de snabbast växande installationslösningarna för EPC-entreprenörer, solcellsinstallatörer och industribyggnadsägare. I takt med att fler fabriker, lager, logistikparker och köpcentrum använder solenergi på taket, går branschen bort från traditionella takpenetrerande strukturer mot icke-borrande system som minskar vattentätningsriskerna och förbättrar byggeffektiviteten.

För många EPC-företag är påståenden om takläckage inte längre en liten eftermarknadsfråga. Ett enda vattentätt fel kan skapa dyra underhållskostnader, avbryta fabriksdriften och skada kundernas förtroende på lång sikt. Det är just därförplatt tak monteringssystem för solar ballastär nu allmänt föredragen i kommersiella och industriella takprojekt. Genom att använda ballastvikt istället för takgenomföring hjälper systemet till att skydda vattentäta membran samtidigt som installationstiderna förkortas.

Samtidigt är moderna solsystem för ballast inte längre bara "enkla strukturer utan borrning." Tekniska standarder har utvecklats snabbt under de senaste åren. Motstånd mot vindlyft, optimering av taklast, dräneringsavstånd, korrosionsskydd och aerodynamisk stabilitet är nu centrala designfaktorer, särskilt för storskaliga kommersiella solcellsinstallationer.

Den här artikeln förklarar hur icke-penetrerande solcellsmonteringssystem fungerar, varför EPC-entreprenörer i allt högre grad föredrar dem och vilka tekniska detaljer som faktiskt spelar roll i verkliga kommersiella takprojekt.

Varför kommersiella taksolprojekt rör sig mot icke-penetrerande ballastmonteringssystem

För tio år sedan var många solcellssystem på taket fortfarande mycket beroende av penetrerande ankaranslutningar. Borrning i betongtak ansågs vara normal praxis. Men standarderna för kommersiella takbeläggningar har förändrats, och byggnadsägare är idag mycket mer känsliga för vattentätningsrisker än tidigare.

I många industrianläggningar skyddar själva taket produktionsutrustning och lager för miljontals dollar. Ett läckageproblem ovanför en automatiserad produktionslinje, kyllager eller elektronikfabrik kan snabbt bli ett stort driftsproblem. I vissa projekt är reparationskostnaden från vatteninträngning faktiskt högre än den ursprungliga kostnaden för monteringskonstruktionen.

På grund av detta ses nu icke-penetrerande solcellsmonteringssystem mindre som en alternativ lösning och mer som en riskkontrollstrategi.

Stigande tryck på EPC-entreprenörer

EPC-entreprenörer är idag under press från flera håll:

• Kortare projektplaner
• Ökande arbetskostnader
• Högre vattentätningsansvarsrisker
• Striktare takkonstruktioner
• Växande ägares förväntningar på långsiktig tillförlitlighet

Traditionell takgenomföring skapar ofta ytterligare godkännandeprocedurer. Vattentäta inspektioner, membranreparationer och strukturell förstärkning kan alla öka projektets komplexitet. Ett icke-penetrerande solcellsmonteringssystem hjälper till att förenkla dessa arbetsflöden.

För installatörer som hanterar flera takprojekt i MW-skala samtidigt, kan minskade installationssteg direkt förbättra projektomsättningshastigheten och arbetseffektiviteten.

Skiftet mot befintliga byggnadsrenoveringsprojekt

En annan anledning till att ballaststrukturer växer snabbt är utbyggnaden av eftermonterade solenergiprojekt på taket.

Många kommersiella byggnader designades aldrig ursprungligen för solcellsanläggningar. Vissa tak är redan 8–15 år gamla, med åldrande vattentäta lager eller osäker strukturell dokumentation. I dessa fall är byggnadsägare ofta ovilliga att tillåta ytterligare borrning i takmembranet.

Ett tillvägagångssätt för montering av solcellstak utan borrning minskar bekymmer under godkännandeprocessen och ger EPC-entreprenörer en mer praktisk lösning för äldre byggnader.

Vattentätning är inte längre ett "mindre problem"

Tidigare behandlades vattentätningsdiskussioner ibland som sekundära jämfört med energigenereringsprestanda. Den mentaliteten har förändrats ganska mycket.

Idag utvärderar många kommersiella kunder solenergiförslag på taket med tre prioriteringar:

1. Taksäkerhet
2. Systemtillförlitlighet
3. Långsiktig operativ risk

Generationsavkastningen spelar förstås fortfarande roll. Men att förhindra takläckage har blivit lika viktigt, särskilt för logistiklager, läkemedelsfabriker, livsmedelsanläggningar och datacenter.

Detta är en av de starkaste drivkrafterna bakom införandet av ballastsystem för solar i världen.

Vad är ett monteringssystem för solenergi för platt tak?

Ett monteringssystem för solcellsballast med platt tak är en icke-penetrerande solcellsstödstruktur som säkrar solpaneler med hjälp av viktade ballastblock snarare än mekaniska takankare.

Istället för att borra i takytan förlitar sig systemet på beräknad ballastvikt, aerodynamisk design och friktionsbaserad stabilitet för att motstå vindlyft och bibehålla strukturell integritet.

Dessa system används ofta på kommersiella och industriella platta tak där det är viktigt att bevara vattentät prestanda.

Grundläggande strukturell arbetsprincip

Funktionsprincipen är relativt okomplicerad, även om de tekniska beräkningarna bakom den kan bli ganska sofistikerade.

Monteringsstrukturen fördelar laster över takytan genom ballasttråg, stödben och skyddsdynor. Vindkrafter motverkas av en kombination av:

• Ballastvikt
• Aerodynamiska vindavvisare
• Optimerade lutningsvinklar
• Friktion mellan skyddsdynor och takmembran

Till skillnad från penetrerande system finns det inga ankarbultar som bryter igenom det vattentäta lagret.

Detta är särskilt viktigt för TPO-, PVC- och EPDM-membrantak där vattentät integritet är mycket känslig för penetrationspunkter.

Huvudkomponenter i ett solcellsmonteringssystem för ballast

Även om designen varierar mellan tillverkare, inkluderar de flesta kommersiella takballastsystem flera vanliga strukturella komponenter.

AL6005-T5 aluminiumskenor

Höghållfasta aluminiumskenor stödjer solcellsmodulerna och överför belastningar genom hela strukturen.

AL6005-T5 aluminiumlegering används ofta eftersom den ger:

• Bra korrosionsbeständighet
• Hög strukturell styrka
• Lättviktshantering
• Lång livslängd utomhus

Jämfört med tyngre stålsystem är aluminiumkonstruktioner lättare att transportera och installera på hustak.

Främre och bakre stödben

Stödben bestämmer modulens lutningsvinkel och strukturell geometri. Beroende på projektet kan systemen använda:

• Lutningsdesign i söderläge
• Öst-västlig låg lutning
• Aerodynamiskt lågprofilarrangemang

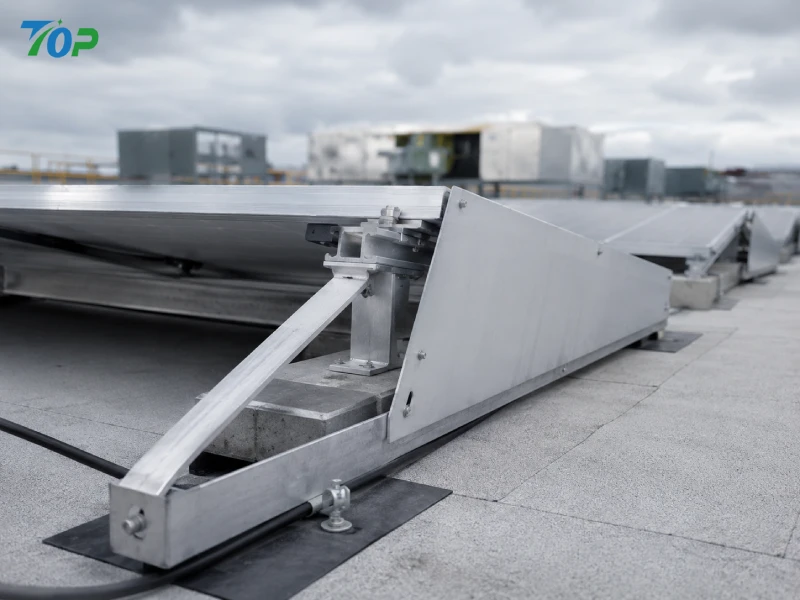

Den bakre stödstrukturen integrerar ofta vindavvisare för att förbättra lyftmotståndet.

Ballastbrickor

Ballastbrickor håller betongblock eller andra viktade material som stabiliserar systemet mot vindbelastningar.

Kravet på ballast beror på flera tekniska variabler:

• Takhöjd
• Lokal vindhastighet
• Byggnadsexponeringskategori
• Modulens lutningsvinkel
• Takkantzoner
• Systemets aerodynamiska prestanda

I kustområden med stark vind blir ballastberäkningar betydligt mer komplexa.

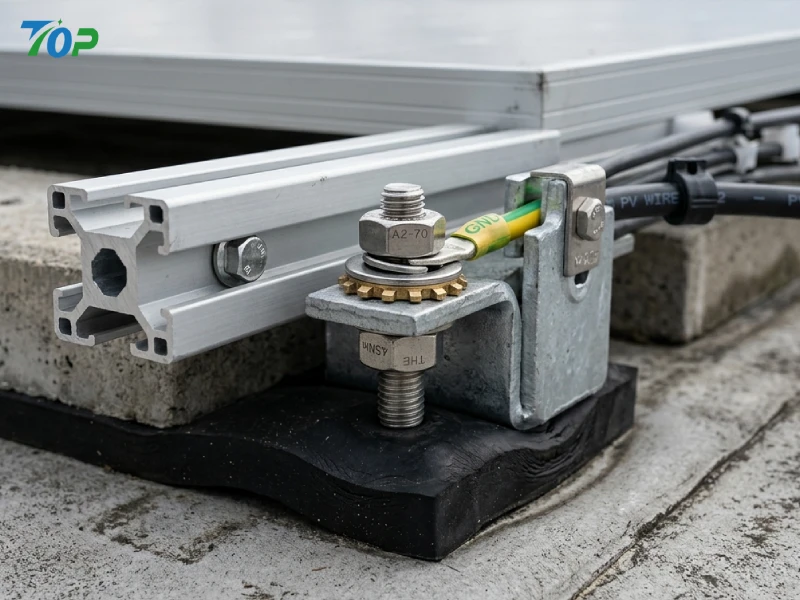

SUS304 fästelement i rostfritt stål

Fästelement förbises ofta i takprojekt av låg kvalitet, men de påverkar direkt tillförlitligheten på lång sikt.

SUS304 hårdvara i rostfritt stål ger:

• Stark anti-korrosionsprestanda
• Lång livslängd
• Minskad underhållsrisk
• Stabil utomhushållbarhet

Detta blir särskilt viktigt i kustnära eller fuktiga industrimiljöer.

EPDM gummikuddar

Skyddsgummikuddar installeras mellan monteringskonstruktionen och takmembranet.

Deras funktioner inkluderar:

• Ökad friktion
• Skyddar vattentäta lager
• Minska direkt tryckkoncentration
• Förbättrar takkompatibilitet

Utan ordentligt membranskydd kan även icke-penetrerande system fortfarande skada takmaterial med tiden.

Hur icke-penetrerande solarmontagesystem skyddar takvattentätning

En av de största fördelarna med ett monteringssystem för solcellsballast med platt tak är vattentätt skydd.

För kommersiella fastighetsägare är detta ofta viktigare än vad många installatörer från början förväntar sig.

En takläcka kan verka liten under installationen, men under flera regnperioder kan problemet expandera snabbt, särskilt i stora industrianläggningar.

Den dolda risken för takpenetration

Varje takgenomföring skapar en potentiell långsiktig felpunkt.

Även när vattentäta tätningsmedel appliceras korrekt under installationen åldras material naturligt på grund av:

• UV-exponering
• Termiska expansionscykler
• Regnvattenerosion
• Mekanisk vibration
• Temperaturfluktuationer

Efter år av exponering på taket kan nedbrytning av tätningsmedel tillåta fuktinfiltration runt ankarpunkter.

Detta problem är särskilt vanligt i regioner med:

• Stark UV-strålning
• Kraftigt regn
• Täta tyfoner
• Stor säsongsbetonad temperaturvariation

Varför kommersiella byggnadsägare är mer försiktiga idag

Byggnadsägare har blivit mer erfarna med taksolel under det senaste decenniet. Många förstår redan de långsiktiga underhållsriskerna i samband med takgenomföring.

Faktum är att vissa industriella fastighetsägare nu uttryckligen kräver icke-penetrerande monteringssystem under EPC-budgivning.

Denna trend blir allt vanligare i:

• Logistikparker
• Kylförråd
• Elektroniktillverkningsanläggningar
• Livsmedelsklassade produktionsbyggnader
• Läkemedelsfabriker

Dessa industrier kan inte lätt tolerera läckagerelaterade operativa risker.

Skyddar takets garantiintegritet

En annan viktig faktor är takgarantiskydd.

Vissa taktillverkare kan delvis upphäva vattentäta garantier efter okontrollerad takpenetration. Detta skapar ytterligare juridiska och ekonomiska problem för både byggnadsägare och EPC-entreprenörer.

Ett solcellsmonteringssystem för ballast hjälper till att minimera detta problem eftersom det vattentäta membranet förblir i stort sett intakt.

Detta förenklar kommunikationen mellan:

• Takleverantörer
• Byggnadsägare
• PV installatörer
• Försäkringsbolag

Minskat underhållstryck efter försäljning

För EPC-entreprenörer kan vattentätningskrav bli extremt tidskrävande.

Ibland är den faktiska läckagekällan inte relaterad till PV-systemet, men när solcellsutrustning finns på taket blir installatören ofta inblandad i felsökning ändå.

Att minska penetrationspunkterna minskar sannolikheten för framtida tvister och hjälper till att skydda långsiktiga kundrelationer.

Detta är en anledning till att många erfarna EPC-företag nu standardiserar icke-penetrerande solcellsmonteringssystem för tak över kommersiella projekt närhelst takförhållandena tillåter det.

Tekniska fördelar med ballast solar monteringssystem

Ballastsystemens popularitet handlar inte bara om vattentätning. Ingenjörseffektivitet är en annan viktig anledning.

Moderna kommersiella takprojekt är under konstant press för att minska installationstiden samtidigt som strukturell tillförlitlighet bibehålls. Ett korrekt designat ballastsystem hjälper till att uppnå båda målen.

Snabbare installationsarbetsflöde

Jämfört med traditionell ankarbaserad installation kräver ballastkonstruktioner i allmänhet färre konstruktionssteg.

Det finns vanligtvis inget behov av:

• Takborrning
• Kemisk ankarhärdning
• Vattentät återförslutning
• Komplex penetrationsinspektion

Detta minskar avsevärt installationstiden på taket.

Många system använder också förmonterade strukturella komponenter, vilket gör att installatörer kan slutföra modulinstallationen snabbare.

På stora kommersiella tak blir tidsbesparingar mycket märkbara.

Minskade arbetskraftskrav

Brist på arbetskraft påverkar marknaderna för solenergiinstallationer i många länder.

Eftersom ballastsystem förenklar installationsprocedurerna kan EPC-entreprenörer ofta minska:

• Utbildad arbetskraftsberoende
• Takvattentäta specialister
• Installationsträningskomplexitet
• Takförberedande arbete

Detta hjälper till att förbättra installationens skalbarhet för stora projektpipelines.

Förbättrad anpassningsförmåga för befintliga byggnader

Alla tak är inte idealiska för penetrerande system.

Vissa befintliga byggnader har:

• Begränsad strukturell dokumentation
• Åldrande vattentäta lager
• Begränsade borrtillstånd
• Komplexa taklayouter

Ett icke-penetrerande monteringssystem för solenergi för platt tak ger större flexibilitet i dessa situationer.

Denna anpassningsförmåga är särskilt värdefull för eftermontering av kommersiella takprojekt.

Lägre långsiktiga underhållskostnader

Långsiktiga driftskostnader betyder mer än vad många projektutvecklare initialt inser.

En billig monteringsstruktur som senare skapar vattentätningsproblem kan snabbt bli dyr under en 20-årig projektlivscykel.

Ballastsystem hjälper till att minska:

• Kostnader för reparation av läckage
• Vattentätt membranunderhåll
• Korrosionsrelaterad ersättning
• Komplikationer för tillträde till taket

Med tiden kan detta förbättra projektets totala ROI avsevärt.

Kritiska tekniska designöverväganden för PV-system för ballast med platt tak

Ett monteringssystem för solcellsballast på platt tak kan se mekaniskt enkelt ut från utsidan, men tekniken bakom en pålitlig kommersiell takinstallation är faktiskt ganska krävande.

I många misslyckade solcellsprojekt på taket var problemet inte själva solcellsmodulen. Problemet kom vanligtvis från underskattad vindhöjning, dålig taklastanalys, dräneringshinder eller långvarig strukturell trötthet som ignorerades under konstruktionen i ett tidigt skede.

Det är därför erfarna EPC-entreprenörer lägger stor vikt vid tekniska beräkningar innan installationen ens påbörjas.

Takkonstruktionens lastkapacitetsbedömning

Innan du väljer något ballastsystem för solar, måste takets strukturella kapacitet utvärderas noggrant.

Till skillnad från penetrerande system som överför laster direkt till strukturella förankringspunkter, fördelar ballastsystem vikten över takytan. Detta skapar olika lastegenskaper som kräver detaljerad analys.

Typiska takbelastningsöverväganden inkluderar:

• Dödlast från monteringskonstruktionen
• Solcellsmodulens vikt
• Betong ballastblock vikt
• Tillfällig underhållsbelastning
• Vindinducerad dynamisk belastning
• Regnvatten ansamling påverkan

I efterbyggnadsprojekt är strukturell dokumentation ibland ofullständig eller föråldrad. Äldre industribyggnader kan ha genomgått renoveringar som ändrat ursprungliga belastningsförhållanden.

På grund av detta utför EPC-team ofta:

• Konstruktionsinspektioner på plats
• Kärnprovtagning
• Verifiering av ståltjocklek
• Betonghållfasthetsprovning
• Utvärdering av takböjning

Ett vanligt misstag i lågbudgetprojekt är att behandla taklastberäkningar som en grov uppskattning istället för en riktig ingenjörsuppgift. Detta kan bli farligt i storskaliga installationer där hundratals ton ballast fördelas över taket.

Analys av vindbelastning och lyftning

Vindlyft är en av de mest kritiska tekniska utmaningarna för icke-penetrerande solcellssystem på taket.

En solpanel beter sig i huvudsak som en stor aerodynamisk yta som utsätts för yttre tryck. När vinden rör sig över takmoduler kan lyftkrafterna bli förvånansvärt höga, särskilt nära takkanter och hörn.

Detta är anledningen till att modern design för monteringssystem för solcellsballast med platt tak fokuserar mycket på aerodynamisk optimering.

Professionell vindlastanalys tar i allmänhet hänsyn till:

• Regionala vindhastighetsdata
• Byggnadshöjd
• Terrängexponeringskategori
• Takkantzoner
• Bröstvägghöjd
• Modulens lutningsvinkel
• Matrisavstånd

I områden med stark vind kan ballastkraven öka dramatiskt om aerodynamiska prestanda är dåliga.

Till exempel kan en dåligt optimerad 15° tiltstruktur kräva betydligt mer ballast än en lågprofilerad aerodynamisk design med integrerade vindavvisare.

Detta påverkar direkt:

• Taklasttryck
• Transportkostnad
• Installationsarbete
• Projektekonomi

Moderna system av teknisk kvalitet försöker minska ballastbehovet genom luftflödeshantering snarare än att bara lägga till mer vikt.

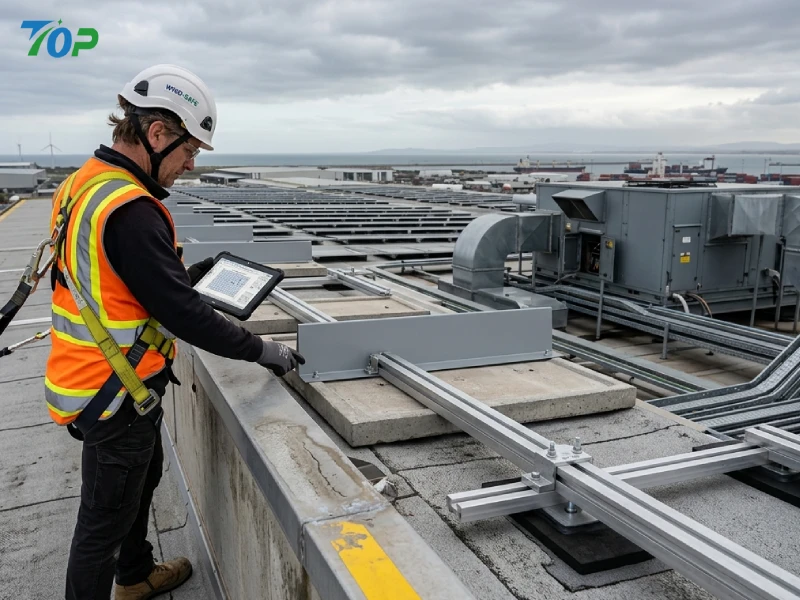

Varför takkantszoner kräver extra uppmärksamhet

Inte alla takområden upplever samma vindtryck.

Takhörn och perimeterzoner utsätts för starkare lyftkrafter eftersom luftflödet accelererar runt byggnadens kanter. Dessa områden kräver ofta:

• Ytterligare ballast
• Lägre lutningsvinklar
• Förstärkta deflektorer
• Minskat radavstånd

Att ignorera kantzonsförstärkning är ett av de vanligaste designfelen som ses i oerfarna solcellsprojekt på taket.

I kustområden som är utsatta för tyfon kan fel i kantzonen skapa kaskadskador på strukturen över hela arrayen.

Ballastoptimeringsstrategi

Många människor antar att ballastsystem helt enkelt "lägger till betongblock tills strukturen är stabil." I verkligheten är professionell ballastoptimering mycket mer sofistikerad.

Överdriven ballast skapar flera problem:

• Högre taklast
• Ökade logistikkostnader
• Längre installationstid
• Svårare takhantering
• Högre kostnad för strukturförstärkning

Ett väldesignat ballastsolarmonteringssystem syftar till att uppnå stabilitet med minsta nödvändiga ballastvikt.

Detta uppnås vanligtvis genom:

• Aerodynamiska deflektorer bak
• Nedre modullutningsvinklar
• Förbättrad luftflödeskontroll
• Optimerat radavstånd
• Bättre strukturell geometri

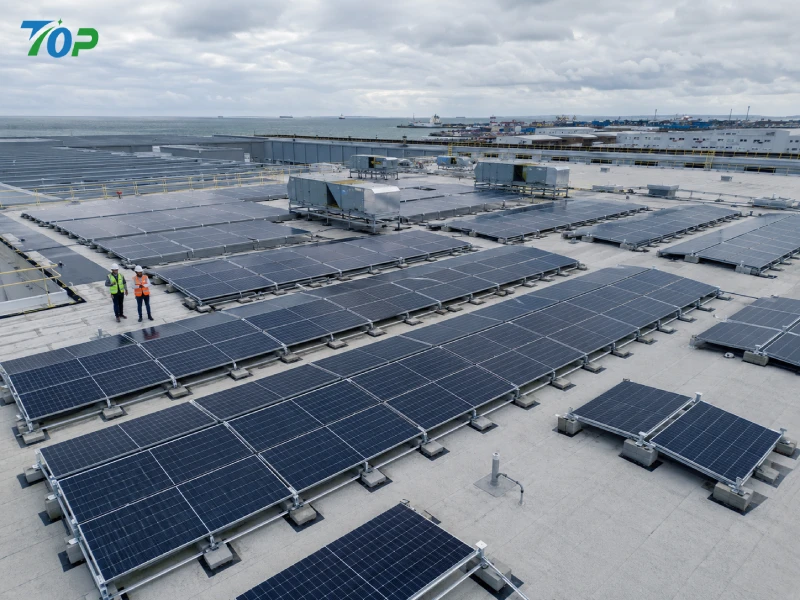

Under de senaste åren har öst-väst system med låg lutning blivit allt populärare eftersom de ofta minskar kraven på ballast samtidigt som de förbättrar utrymmesutnyttjandet på taket.

Avlopps- och vattenflödesplanering

Avloppsplanering underskattas ibland under solenergidesign på taket.

En dåligt placerad monteringskonstruktion kan hindra vattenflödet och skapa dammområden på platta tak.

Med tiden kan stående vatten accelerera:

• Membranåldring
• Takläckage
• Korrosion
• Strukturell försämring

Professionella PV-layouter på taket upprätthåller därför korrekta dräneringsvägar mellan monteringsraderna.

Viktiga dräneringsöverväganden inkluderar:

• Taklutningsriktning
• Avloppsplats
• Översvämningsvägar
• Underhåll åtkomstvägar
• Risk för ackumulering av skräp

I områden med kraftigt regn blir avståndet till dränering ännu viktigare.

Vissa EPC-entreprenörer har lärt sig detta på den hårda vägen efter att ha upptäckt blockerade dräneringssystem månader efter projektets slutförande.

Termisk expansion och långvarig strukturell stabilitet

Kommersiella taksolsystem upplever kontinuerlig termisk cykling under hela sin livslängd.

Metallstrukturer expanderar under dagtid värmeexponering och drar ihop sig under kallare nattetid. Under 20–25 år kan denna repetitiva rörelse skapa utmattningsstress vid anslutningspunkter.

AL6005-T5 aluminium erbjuder bra strukturell stabilitet, men korrekt expansionshantering är fortfarande viktigt.

Professionella mönster inkluderar vanligtvis:

• Expansionsluckor
• Glidskenorsanslutningar
• Kontrollerat fästmoment
• Flexibla fogstrukturer

Om termisk rörelse ignoreras kan långvariga problem inkludera:

• Lossande av fästelement
• Räls deformation
• Stresssprickor
• Modulklämmans förskjutning

Dessa problem utvecklas vanligtvis gradvis snarare än omedelbart, vilket är anledningen till att ingenjörserfarenhet är så viktig i design av solcellskonstruktioner på taket.

Brandsäkerhet och kabelhantering

I takt med att den kommersiella PV-kapaciteten på taket fortsätter att öka, blir brandsäkerhetsstandarderna strängare i många länder.

Moderna ballastsystem för solsystem måste ta hänsyn till:

• Brandtillgångskorridorer
• Säkerhet för kabeldragning
• Jordningskontinuitet
• Tillgång till nödunderhåll

Dålig kabelhantering är fortfarande förvånansvärt vanligt i takinstallationer av låg kvalitet.

Lös kabeldragning kan så småningom orsaka:

• UV-skada
• Isoleringsslitage
• Vattenexponering
• Anslutningsfel

Professionella EPC-installatörer integrerar vanligtvis kabelrännor, UV-beständiga klämmor och förhöjda ledningsbanor i själva monteringssystemet.

Utmaningar med stark vind och kustnära tak: Hur ballastsystem av teknisk kvalitet minskar risken

Alla taksolceller är inte lika krävande.

Kustregioner och tyfonbenägna marknader sätter mycket högre belastning på solcellssystem på taket än inlandsområden med låg vind. I dessa projekt blir den tekniska kvaliteten på monteringsstrukturen särskilt viktig.

Det är här som stora skillnader mellan lågkostnadsmonteringsleverantörer och ingenjörsfokuserade tillverkare blir mycket uppenbara.

Varför vindmotstånd är så viktigt i solenergi på taket

Markmonterade solsystem överför laster direkt till djupa fundament. Taksystem fungerar annorlunda.

På ett platt tak är solpanelen helt exponerad för externt luftflöde samtidigt som den förlitar sig främst på ballastvikt och aerodynamisk kontroll för stabilitet.

Under hårda vindförhållanden kan lyfttrycket öka snabbt.

Tyfonhändelser skapar ytterligare utmaningar eftersom vindriktningen förändras dynamiskt. Detta innebär att takfält kan uppleva:

• Undertryckshöjning
• Turbulent sidobelastning
• Vibrationströtthet
• Ojämn tryckfördelning

Om den strukturella designen saknar aerodynamisk optimering blir ballastkraven alltför höga.

Aerodynamisk vindavvisare design

Moderna icke-penetrerande solcellsmonteringssystem använder ofta bakre vindavvisare för att förbättra luftflödets beteende.

Syftet med dessa deflektorer är inte bara kosmetiska. Deras funktion är att minska turbulent luftflöde under modulerna.

Utan korrekt luftflödeskontroll kan vinden generera starka sugeffekter under solpanelerna, vilket ökar lyftkrafterna dramatiskt.

Väldesignade deflektorer hjälper till:

• Minska turbulensen bak
• Sänk upplyftstrycket
• Minska efterfrågan på ballast
• Förbättra strukturell stabilitet

I vissa ingenjörsstudier minskade aerodynamisk optimering ballastkraven med mer än 20 %, även om faktiska resultat varierar beroende på projekttillstånd.

Designtrender med låg lutningsvinkel

Många äldre solcellssystem på taket använde relativt branta lutningsvinklar för att maximera energigenereringen.

Idag förändras kommersiella takdesignprioriteringar.

För många industritak föredrar EPC-entreprenörer nu:

• Lägre lutningsvinklar
• Högre moduldensitet
• Minskad vindexponering
• Lägre ballastvikt

Denna trend är särskilt synlig i öst-västliga solpaneler på taket.

Även om system med låg lutning kan minska effektiviteten för toppgenerering per modul något, förbättrar de ofta den totala energiproduktionen på taket genom att tillåta högre installationstäthet.

I kommersiella projekt är total ROI på taket vanligtvis viktigare än teoretisk effektivitet på modulnivå.

Korrosionsbeständighet i kustmiljöer

Kustprojekt skapar en annan stor utmaning: korrosion.

Saltfylld luft påskyndar materialnedbrytningen, särskilt i metallfästen och dåligt skyddade stålkomponenter.

Det är därför högkvalitativa solcellsanläggningar på taket vanligtvis använder:

• AL6005-T5 aluminiumskenor
• SUS304 hårdvara i rostfritt stål
• Anodiserad ytbehandling
• Korrosionsbeständiga beläggningar

Lågvärdiga fästelement kan initialt verka acceptabla under installationen men försämras mycket snabbare under fuktiga saltlösningsförhållanden.

När korrosion utvecklas runt anslutningspunkter, minskar den långsiktiga strukturella tillförlitligheten snabbt.

Verkliga tekniska åtgärder som används i takprojekt med hög vind

Erfarna EPC-entreprenörer tillämpar vanligtvis flera teknikstrategier samtidigt snarare än att förlita sig på enbart ballastvikten.

Typiska förstärkningsmetoder inkluderar:

• Förbättrad perimeterballast
• Ytterligare vindavvisare
• Minskad modullutningsvinkel
• Optimerat radavstånd
• Förstärkta järnvägsförbindelser
• Förbättrad strukturell stagning

I vissa kustnära projekt delar ingenjörer också upp takfält i separata aerodynamiska zoner för att bättre hantera tryckfördelningen.

Denna typ av projektspecifik ingenjörsoptimering blir allt viktigare när kommersiella solcellssystem på taket fortsätter att skala större.

East-West vs South-Facing Ballast Layout: Vilken design är bättre?

Att välja rätt arraylayout har stor inverkan på takprestanda, ballastbehov, installationstäthet och projektekonomi.

För kommersiella tak är de två vanligaste tillvägagångssätten:

• Tiltsystem i söderläge
• Öst-väst låg tiltsystem

Inget av tillvägagångssätten är universellt överlägsen. Den bästa lösningen beror på projektets prioriteringar och takförhållanden.

Fördelar i söderläge

Södervända matriser dominerade traditionellt kommersiella solcellsprojekt på taket eftersom de maximerar solexponeringen under höga solljustimmar.

Fördelarna inkluderar:

• Högre toppgenereringseffekt
• Stark vinterproduktionsprestanda
• Bekanta tekniska designstandarder
• Enkel elplanering

System som vetter mot söder kräver dock i allmänhet:

• Större radavstånd
• Högre lutningsvinklar
• Mer ballastvikt
• Större vindexponering

Dessa begränsningar blir mer märkbara på kommersiella tak med begränsad utrymme.

East-West Ballast Layout Fördelar

East-West-system har blivit allt populärare för stora kommersiella och industriella tak.

Denna layout placerar moduler rygg mot rygg med relativt låga lutningsvinklar.

Designen erbjuder flera viktiga fördelar:

• Högre takutnyttjande
• Minskad skuggning mellan raderna
• Lägre ballastkrav
• Förbättrat aerodynamiskt beteende
• Mer balanserad daglig effekt

Eftersom radavståndet kan minskas avsevärt ökar den totala installerade takkapaciteten ofta.

För logistikcentra och fabrikstak kan detta förbättra den övergripande projektekonomin avsevärt.

Kommersiella tak ROI överväganden

I marksolprojekt i bruksskala är maximering av individuell moduleffekt ofta det primära målet.

Kommersiella hustak fungerar annorlunda.

De flesta C&I-takprojekt begränsas av tillgänglig takyta snarare än modultillgänglighet.

På grund av detta utvärderar EPC-entreprenörer alltmer:

• Total takgeneration
• Installationstäthet
• Strukturell belastningseffektivitet
• Egenförbrukningsmatchning
• Projektets återbetalningstid

Öst-väst-system fungerar ofta bra i dessa kategorier, särskilt för industriella elförbrukningsprofiler under dagtid.

Vilken layout är vanligast idag?

Aktuella marknadstrender visar en växande användning av öst-västliga ballastsystem för solcellsmontering för stora kommersiella tak.

Detta gäller särskilt i:

• Lagertak
• Distributionscentraler
• Stora tillverkningsanläggningar
• Platta logistikanläggningar

Som sagt, system som vetter mot söder är fortfarande vanliga där:

• Takytan är tillräcklig
• Maximal toppproduktion prioriteras
• Snöfall är viktigt
• Lokal elprissättning gynnar produktion vid middagstid

I slutändan bör professionell solcellsdesign på taket utvärdera båda layouterna under konstruktionsfasen snarare än att tillämpa en standardlösning för varje projekt.

Certifieringar och materialstandarder som B2B-köpare bör verifiera

I kommersiella solcellsprojekt på taket förväntas monteringsstrukturen vara i drift i mer än 20 år under kontinuerlig exponering utomhus. Ändå fattas fortfarande många upphandlingsbeslut främst på kortsiktiga prisjämförelser.

Erfarna EPC-entreprenörer vet att detta tillvägagångssätt kan bli dyrt senare.

Materialkvalitet, tillverkningskonsistens och certifieringsstandarder påverkar direkt:

• Strukturell tillförlitlighet
• Installationseffektivitet
• Långvarig korrosionsbeständighet
• Underhållsfrekvens
• Projektgarantirisk

Av denna anledning utvärderar teknikinriktade köpare vanligtvis mycket mer än det grundläggande offertpriset.

Varför materialkvalitet direkt påverkar livscykelkostnaden

Ett solcellsmonteringssystem på taket fungerar kontinuerligt under UV-exponering, termisk cykling, regnvatten, vindvibrationer och miljöföroreningar.

Underlägsna material kan fortfarande klara kortvariga installationsinspektioner medan de sakta försämras med tiden.

Vanliga långsiktiga problem som orsakas av komponenter av låg kvalitet inkluderar:

• Korrosion av fästelement
• Räls deformation
• Klämsprickor
• Anslutningslossning
• Galvanisk korrosion
• För tidig strukturell trötthet

När korrosion på taket börjar blir underhållet mycket mer komplicerat eftersom åtkomst till taket i sig skapar arbets- och säkerhetskostnader.

Detta är anledningen till att kommersiella takprojekt i allt högre grad prioriterar livscykelvärde istället för endast initiala upphandlingsbesparingar.

Fördelar med AL6005-T5 aluminiumlegering

AL6005-T5 aluminiumlegering används i stor utsträckning i tekniska monteringssystem för ballast för solenergi eftersom den erbjuder en stark balans mellan strukturell prestanda och vikteffektivitet.

Jämfört med konventionella kolstålkonstruktioner ger aluminium flera fördelar för takinstallationer.

• Lägre transportvikt
• Enklare takhantering
• Stark korrosionsbeständighet
• God mekanisk styrka
• Lång hållbarhet utomhus

För installatörer förbättrar lättare konstruktionskomponenter också installationshastigheten och minskar arbetarnas trötthet under takplacering.

En annan viktig fördel är korrosionsbeteende. Aluminium bildar naturligt ett oxidskyddsskikt som hjälper till att förbättra den långsiktiga utomhusstabiliteten i fuktiga miljöer.

Detta blir särskilt värdefullt i kustnära industriprojekt där korrosionsexponeringen är betydligt mer aggressiv.

Varför SUS304 fästelement i rostfritt stål är viktiga

Fästelement är bland de minsta komponenterna i ett taksolsystem, men de är också bland de viktigaste.

Låggradiga bultar kan initialt se identiska ut under installationen, men deras långsiktiga prestanda kan skilja sig dramatiskt.

SUS304-hårdvara i rostfritt stål föredras vanligtvis eftersom den ger:

• Utmärkt rostskyddsprestanda
• Hög hållbarhet utomhus
• Stabil mekanisk hållfasthet
• Minskad underhållsrisk

I kommersiella takprojekt spelar tillförlitligheten stor roll eftersom vibrationer, termisk expansion och vindbelastning kontinuerligt belastar fästpunkterna.

Om fästelement korroderar eller lossnar med tiden, minskar den strukturella stabiliteten gradvis.

För kustinstallationer kan vissa projekt till och med uppgradera till material med högre korrosionsbeständighet beroende på miljöexponeringsförhållanden.

Nyckelcertifieringar för internationella kommersiella solenergiprojekt

Globala EPC-entreprenörer och distributörer kräver i allt högre grad internationellt erkända certifieringar innan de godkänner leverantörer av monteringssystem.

Dessa certifieringar hjälper till att verifiera:

• Tillverkningskvalitetskontroll
• Materialkonsistens
• Strukturella säkerhetsstandarder
• Testar efterlevnad
• Spårbarhetssystem

Vanliga certifieringar som efterfrågas i internationella PV-projekt inkluderar:

• TUV-certifiering
• ISO9001 kvalitetsstyrning
• SGS materialtestning
• CE-överensstämmelse

För många EPC-företag är certifieringsgranskning nu en standarddel av leverantörskvalificeringsprocedurerna.

I stora kommersiella projekt kan dokumentationskvaliteten påverka upphandlingsbeslut nästan lika mycket som prissättningen.

Varför tillverkningsspårbarhet blir viktigare

I takt med att solcellsprojekt på taket blir större och mer tekniskt krävande, vill köpare i allt högre grad ha produktionsspårbarhet.

Detta inkluderar:

• Materialbatch-register
• Kvalitetskontroll av extrudering
• Ytbehandlingsdokumentation
• Mekaniska provningsrapporter
• Verifiering av inköp av fästelement

Professionella tillverkare upprätthåller vanligtvis strikta QC-system under hela produktionen snarare än att bara förlita sig på slutinspektioner.

Detta är särskilt viktigt för distributörer och EPC-entreprenörer som hanterar pipelines för flera MW-projekt i flera länder.

Vanliga misstag i solenergiprojekt för ballast med platt tak

Kommersiella taksolsystem har förbättrats avsevärt under det senaste decenniet, men installationsmisstag förekommer fortfarande ofta, särskilt i aggressivt lågkostnadsprojekt.

Många av dessa problem kan undvikas med korrekt teknisk planering.

Ignorera takbelastningsgränser

Ett av de allvarligaste misstagen är att underskatta taklastbegränsningar.

Eftersom ballastsystem förlitar sig på fördelad vikt, antar installatörer ibland att "taket förmodligen klarar det."

Detta är inte en professionell ingenjörsmetod.

Överbelastningsriskerna blir allvarligare när:

• Byggnader är äldre
• Strukturritningar är ofullständiga
• Tidigare takändringar finns
• Vattendamning förekommer redan

I vissa eftermonteringsprojekt har överdriven ballastbelastning krävt dyrbar strukturell förstärkning efter att installationsplaneringen redan var klar.

Felaktiga vindzonsberäkningar

Vindladdningsmisstag är fortfarande en av de vanligaste orsakerna till att solceller på taket misslyckas i världen.

Problem uppstår ofta när installatörer:

• Använd generiska ballastberäkningar
• Ignorera takkantens lyftzoner
• Underskatta lokal vindexponering
• Misslyckas med att optimera aerodynamisk design

I tyfonbenägna regioner kan även relativt små konstruktionsfelräkningar ge mycket stora skillnader i lyftkraft.

Professionell solcellsteknik på taket bör alltid använda projektspecifik vindanalys snarare än kopierade antaganden från tidigare installationer.

Blockering av dräneringssystem för tak

Dräneringshinder är ett annat förvånansvärt vanligt problem.

Dåligt planerade monteringslayouter kan störa:

• Dränera vägar
• Bräddsystem
• Underhåll åtkomstvägar

Detta kan så småningom skapa stående vattenansamling runt strukturen.

Långsiktigt funderande kan accelerera:

• Åldrande av takmembran
• Läckageutveckling
• Korrosion
• Strukturell försämring

Professionella EPC-team inspekterar generellt takdräneringsbeteendet innan de slutför layoutdesignen.

Använda fästelement av låg kvalitet

Kvalitetsproblem med fästelement uppstår vanligtvis inte direkt efter installationen.

Istället utvecklas misslyckanden gradvis under flera år genom:

• Korrosion
• Termisk cykling
• Vindvibrationer
• Fuktexponering

Underlägsen hårdvara kan initialt minska upphandlingskostnaderna något, men långsiktiga underhållskostnader kan snabbt överstiga dessa besparingar.

För PV-system av teknisk kvalitet bör fästelements kvalitet aldrig behandlas som ett sekundärt problem.

Dålig kabelhanteringsplanering

Kabelhanteringens kvalitet påverkar starkt tillförlitligheten på taket på lång sikt.

Dålig dragning kan utsätta kablar för:

• Stående vatten
• UV-strålning
• Mekanisk nötning
• Vassa metallkanter
• Djurinblandning

Professionella installationer integrerar vanligtvis:

• Förhöjd kabeldragning
• UV-beständiga klämmor
• Dedikerade kabelrännor
• Rensa åtkomstvägar för underhåll

Välorganiserad takkabelhantering förbättrar också framtida inspektionseffektivitet.

Hur EPC-entreprenörer kan minska projektkostnaderna med optimerad ballastmonteringsdesign

Att minska projektkostnaderna innebär inte alltid att man köper det billigaste monteringssystemet.

Inom kommersiell solel på taket ger ingenjörsoptimering ofta större långsiktiga besparingar än låga initiala upphandlingspriser.

Reducerar installationstiden per MW

Installationshastigheten påverkar direkt EPC-lönsamheten.

Ett väldesignat monteringssystem för solcellsballast med platt tak kan minska:

• Takförberedande arbete
• Installationskomplexitet
• Vattentäta behandlingsmetoder
• Arbetskraftskrav

Förmonterade strukturella komponenter förbättrar också implementeringseffektiviteten, särskilt i stora lagerhustakprojekt.

För kommersiella installationer med flera MW kan även måttliga förbättringar av installationseffektiviteten skapa meningsfulla arbetsbesparingar.

Lägre reparationskostnader för tätskikt

Tvister om takläckage är dyra inte bara ekonomiskt utan även operativt.

Vattentät felsökning efter försäljning kan innefatta:

• Ytterligare platsinspektioner
• Reparation av takmembran
• Driftavbrott
• Kundrelationsskada

Icke-penetrerande ballastsystem hjälper till att minska dessa långsiktiga skulder avsevärt.

Förenklad logistik och containerlastning

Moderna solcellsprojekt på taket fokuserar alltmer på logistikeffektivitet.

Optimerad strukturell design kan minska:

• Fraktvolym
• Containeravfallsutrymme
• Svårighet att hantera material
• Sorteringstid på plats

För globala EPC-entreprenörer som hanterar internationella transporter, påverkar logistikoptimering direkt den övergripande kostnadskontrollen för projektet.

Standardiserat komponentlager

Distributörer och EPC-företag föredrar system med hög komponentkompatibilitet eftersom standardiserat lager minskar operationens komplexitet.

Att använda universella klämmor, skenor och strukturella tillbehör över flera takprojekt hjälper till att förenkla:

• Lagerhantering
• Reservdelslager
• Installatörsutbildning
• Framtida underhållsstöd

Detta är en anledning till att modulära ballastmonteringssystem fortsätter att vinna popularitet i storskalig kommersiell användning.

Hur man väljer en pålitlig tillverkare av ballastsolarmontering

Alla leverantörer av solcellsmontering arbetar inte på samma tekniska nivå.

Vissa tillverkare konkurrerar främst på pris, medan andra fokuserar på långsiktig strukturell tillförlitlighet och EPC-projektstöd.

För kommersiella takprojekt blir skillnaden mycket viktig.

Utvärdering av teknisk förmåga

En professionell monteringstillverkare bör tillhandahålla mer än grundläggande produktritningar.

Teknisk support kan inkludera:

• Vindlastberäkningar
• Strukturanalysrapporter
• Projektspecifik ballastoptimering
• CAD-layoutritningar
• BIM-kompatibilitet
• Rekommendationer för avloppsplanering

Starkt tekniskt stöd minskar ofta projektrisken avsevärt under både konstruktions- och installationsfasen.

Tillverkningskvalitetsbedömning

Produktionskonsistens påverkar installationskvaliteten direkt.

Dålig extruderingsprecision eller felaktig hålpositionering kan skapa:

• Installationsförseningar
• Inriktningsfrågor
• Spänningsproblem med fästelement
• Fältmodifieringskrav

Professionella tillverkare upprätthåller vanligtvis:

• Strikta extruderingstoleranser
• Ytbehandlingsbesiktning
• Kvalitetsverifiering av fästelement
• Spårbarhetssystem för material

Supply Chain Reliability

Leveranssäkerhet har stor betydelse för kommersiell taksolel.

Byggplaner är ofta tätt samordnade med:

• Modulleverans
• Inverter installation
• El-underleverantörer
• Takfönster

Försenad leverans av monteringsstruktur kan påverka hela EPC-schemat.

På grund av detta utvärderar många internationella köpare nu:

• Produktionskapacitet
• Ledtidsstabilitet
• Exporterfarenhet
• Förpackningsstandarder
• Containerlastningsoptimering

Varför EPC-entreprenörer föredrar one-stop-leverantörer

Att hantera separata ingenjörsfirmor, tillverkare och logistikleverantörer ökar kommunikationskomplexiteten.

One-stop solar monteringsleverantörer hjälper till att förenkla:

• Teknisk kommunikation
• Tekniska revisioner
• Samordning av upphandling
• Frakthantering
• Support efter försäljning

För snabbrörliga kommersiella takprojekt kan integrerat stöd förbättra genomförandeeffektiviteten avsevärt.

Varför globala EPC-entreprenörer väljer TopFence solarmonteringssystem

När solcellsprojekt på taket blir större och mer tekniskt krävande, föredrar EPC-entreprenörer alltmer leverantörer som kombinerar ingenjörsförmåga med stabil tillverkningskvalitet.

TopFence fokuserar på kommersiella och industriella fotovoltaiska monteringssystem utformade för verkliga installationsförhållanden snarare än rent teoretiska strukturella modeller.

Ingenjörsorienterad produktutveckling

Moderna takprojekt kräver mer än standardmonteringsutrustning.

TopFence ballast solar monteringssystem är utvecklade med tonvikt på:

• Installationseffektivitet
• Vindmotståndsoptimering
• Vattentätt takskydd
• Strukturell stabilitet
• Långsiktig hållbarhet utomhus

Företaget optimerar kontinuerligt den aerodynamiska prestandan för att minska onödiga ballastbehov samtidigt som projektsäkerheten bibehålls.

Materialstandarder av hög kvalitet

TopFence-system använder vanligtvis:

• AL6005-T5 aluminiumlegering
• SUS304 fästelement i rostfritt stål
• Korrosionsbeständig ytbehandling
• Strikta rutiner för kvalitetskontroll

Dessa materialstandarder hjälper till att förbättra den långsiktiga tillförlitligheten i krävande takmiljöer, inklusive kustnära industriregioner.

Skräddarsydd konstruktionsteknisk support

Kommersiella takprojekt följer sällan identiska förhållanden.

TopFence tillhandahåller projektorienterad ingenjörshjälp inklusive:

• Analys av ballastoptimering
• Vindlastberäkningar
• CAD strukturella layouter
• Planering av containerlastning
• Installationsrekommendationer

Detta stöd hjälper EPC-entreprenörer att förbättra projekteffektiviteten samtidigt som installationsosäkerheten minskar.

Global leveranskapacitet för EPC och distributörer

För distributörer och stora EPC-entreprenörer spelar leveransstabilitet stor roll.

TopFence stöder:

• Stora kommersiella beställningar
• OEM/ODM-samarbete
• Internationell projektleverans
• Optimerade förpackningslösningar
• Storskaligt takinstallationsstöd

När kommersiell taksolenergi fortsätter att expandera globalt, blir teknikfokuserade monteringslösningar allt viktigare för långsiktiga projektframgångar.

Vanliga frågor — Monteringssystem för ballast för platt tak för solenergi

Q1. Kan solpaneler installeras på ett platt tak utan att borra?

Ja. Ett platt takmonteringssystem för solcellsdrift gör att solcellsmoduler kan installeras utan att penetrera takmembranet. Strukturen använder ballastvikt och aerodynamisk stabilitet istället för ankarbultar.

Q2. Hur mycket ballastvikt krävs vanligtvis?

Kraven på ballast varierar beroende på vindhastighet, byggnadshöjd, takexponering, lutningsvinkel och lokala tekniska standarder. Professionella strukturella beräkningar krävs för varje projekt eftersom takförhållandena skiljer sig markant.

Q3. Är ballastmonteringssystem säkra i tyfonregioner?

Ballastsystem av teknisk kvalitet kan fungera säkert i områden med stark vind när de är korrekt utformade. Vindtunneloptimering, aerodynamiska deflektorer, kantzonsförstärkning och korrekta ballastberäkningar är viktiga i tyfonutsatta områden.

Q4. Kommer ballastsystem att skada takmembran?

Rätt utformade system använder skyddande EPDM-gummikuddar för att minska direkta tryck- och friktionsskador. Jämfört med penetrerande system ger ballaststrukturer generellt mycket lägre vattentätningsrisk.

Vilka taktyper är lämpliga för monteringssystem för ballast solenergi?

Ballastsystem används vanligtvis på:

• Platta betongtak
• TPO membrantak
• PVC tak
• EPDM tak
• Bitumen platta tak

Dock krävs alltid en strukturell belastningsutvärdering före installation.

Varför blir öst-väst-layouter mer populära?

Öst-väst-layouter förbättrar utnyttjandet av taket, minskar radavståndet och minskar ofta behovet av ballast. För många kommersiella tak ger de bättre total energitäthet och förbättrad projekt-ROI.

Slutsats

Den kommersiella solcellsindustrin på taket utvecklas snabbt, och förväntningarna på monteringssystemen förändras samtidigt.

Idag ses inte längre ett platt takmonteringssystem för solenergi som ett "borrningsfritt alternativ". Det har blivit en heltäckande ingenjörslösning fokuserad på:

• Vattentätt takskydd
• Installationseffektivitet
• Vindmotståndsoptimering
• Långsiktig strukturell tillförlitlighet
• Livscykelkostnadsminskning

För EPC-entreprenörer kan valet av rätt ballastsystem för solcellsinställning avsevärt minska projektrisken samtidigt som byggeffektiviteten och kundnöjdheten förbättras.

För distributörer och ägare av kommersiella fastigheter ger monteringssystem av teknisk kvalitet en starkare långsiktig driftstabilitet och lägre exponering för underhåll under hela solcellsprojektets livscykel.

När solenergiutbyggnaden på taket fortsätter att expandera över fabriker, lager, logistikcenter och industrianläggningar över hela världen, kommer professionellt konstruerade icke-penetrerande monteringssystem att spela en allt viktigare roll i kommersiell solcellsinfrastruktur.

Behöver du en solcellsmonteringslösning av teknisk kvalitet för ditt nästa solcellsprojekt på taket?

TopFence tillhandahåller skräddarsydda icke-penetrerande solcellsmonteringslösningar för globala EPC-entreprenörer, distributörer och kommersiella PV-utvecklare.

Supporttjänster inkluderar:

• Projektspecifik ballastoptimering
• Stöd för beräkning av vindlast
• CAD-layoutritningar
• OEM/ODM-tillverkning
• Containerlastningsoptimering
• Global logistikkoordinering
• Teknisk konsultation

Oavsett om du planerar en takinstallation på ett lager, ett industriprojekt för solenergi i fabriken eller en storskalig kommersiell solcellsinstallation, kan valet av en pålitlig ingenjörspartner göra en avsevärd skillnad i långsiktig projektprestanda.
