Monteringsskenor för solpaneler Tillverkare och leverantör

Xiamen Topfencesolar varumärkeMonteringsskenor för solpanelersom används för taksolsystem är högnivåaluminiummaterial optimerat för montering av solpaneler.

Taktyp solskenor:

Aluminium 6005-T5/T6 har egenskaper med hög hållfasthet, utmärkt korrosionsbeständighet och extremt låg vikt, det mest lämpliga materialet för taksystem

TF-RL serie B46 skena | Längd 4000mm, 4200mm, 4500mm, 4800mm etc.

Normalstorlek: 27,3 * 48,3* 4500 mm

Ytbehandling: ≥10μm

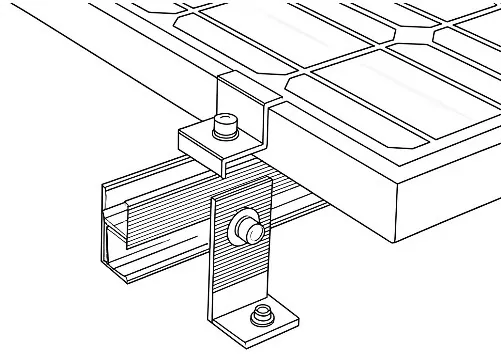

Monteringssatserna för skenorna

Strukturdesigndetaljer: Ta TF-RL-B46 som är en av de mest populära modellerna till exempel.

Strukturmått:

Strukturens sektionsgeometriparametrar
(1) Järnväg:	B46		Material:		AL6005-T6
σs= 250	N/mm2		E= 70 000		N/mm2
Sektionsgeometriparametrar
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown(mm3)		2004.0		Zyright (mm3)		1306.0

Vikt/Meter = Densitet ρ(kg/m³) × Sektionsarea A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Kemisk sammansättningsanalys av B46 aluminiumskena:

(Testmetod: GB/T3190-2008,OES)

Kemiska grundämnen av AL6005-T6
Element	Förordningen från 6005	Antai Aluminium Products (AT6006 -T6)	Slutsats
Si	0,6–0,9	0.62	Passera
Fe	≤0,35	0.13	Passera
Cu	≤0,10	<0,001	Passera
Mn	≤0,10	0.003	Passera
Mg	0,40-0,60	0.56	Passera
Cr	≤0,35	0.001	Passera
Zn	≤0,10	0.01	Passera
Ti	≤0,10	0.014	Passera
Al	marginal	marginal	Passera

Dragprov:

Testmetod: JIS Z 2241-2011

Mekaniska egenskaper hos AL6005-T6

Testobjekt	Typ av prov	Draghållfasthet (Rm)(Mpa）	Bevisstyrka (R0 ,2) (Mpa)	Förlängning efter fraktur (A50mm)(%)
Resultat	Nr.13B	295	263	10

Tillbehör för monteringssats för rälsstruktur:


Två gängor med bultar	Takkrokar	L-fötter Kit	Mittklämma 1

Ändklämma 1	Mittklämma 2	Ändklämma 2	Ledande ark

Fler rälsapplikationer

View as

Monteringsskena i aluminium för solpaneler

Monteringsskena för solpaneler i aluminium tillverkade av Xiamen Topfencesolar från Kina med takkrokar monterade på balken för att stödja B45-skenor. Skenkopplingar som förbinder delar av räls i en lång räls rad för rad för att arrangera solpanelerna i liggande eller vertikal orientering. Dess höga tillförlitlighetsprestanda välkomnas varmt av Europa, Asien, amerikanska marknader.
Varumärke:Topfencesolar
Produktmaterial:Aluminium
Produktfunktion:Skenor för montering av solpaneler
Livslängd:≥25 år

Visa mer >> Skicka förfrågan >>

Solar Rack Tak Monteringsskena

Som en pålitlig leverantör för solcellsmonteringsstrukturer är Xiamen Topfencesolar Co., Ltd dedikerade till att designa och tillverka högpresterande takmonteringsskena för solarrack för att möta olika marknadskrav, från hustak till kommersiella PV-anläggningar. Vi designar produkter som levererar både teknisk prestanda och kostnadseffektivitet.

Varumärke:Topfencesolar

Produktmaterial:AL6005-T5/ AL6063-T6

Produktfunktion:Takmontering

Livslängd:Mer än 20 år

Visa mer >> Skicka förfrågan >>

Solpanelskenor

Solar Panel Rails ger det stabila stödet för solar takmonteringssystem, och kan anpassa olika tillfällen. Xiamen Topfencesolar är en professionell tillverkare som erbjuder skräddarsydd service för solpanelsskenor för att hjälpa kunder med deras solprojekt. Proverna är tillgängliga för olika storlek och kvantitet.
Varumärke:Topfencesolar
Produktmaterial:Aluminium Al6005-T5 / T6
Produktfunktion:Solcellsmontering i metalltak
Livslängd:20 år

Visa mer >> Skicka förfrågan >>

Miniskena för metalltak solpanelsmontering

Som en professionell tillverkare och leverantör i Kina, kan Mini Rail for Metal Roof Solar Panel Montering hållbar och lättviktsegenskap producerad av Xiamen Topfencesolar minska 20-30% lägre kostnad för din solpanelsmontering. Aluminiumytanodiseringen bearbetas ≥ 10μm, kräver stora ansträngningar av UV-beständighet och korrosionsbeständighet, genom att underhålla över 25 år. Denna rälslösa lösning är välkommen och används i solsystem för bostäder, kommersiella och industriella områden.
Varumärke:Topfencesolar
Produktmaterial:Al6005-T5
Produktfunktion:För laddning av solpaneler på tak eller mark
Livslängd:≥25 år

Visa mer >> Skicka förfrågan >>

Montering av takräcke för solpanel

Topfencesolar leads producerar solpanel takräcke montering, fabrik baserad i Kina. Skenan är de viktigaste installationsfästena för ett solcellssystem. Med skenmontering kunde den säkert fixera solpaneler på olika tak. Såsom betong-, metall- och tegeltak. De lätta skenorna är gjorda av aluminiumlegering, presterar med utmärkt korrosionsbeständighet, dessutom är det lätt att installera.

Visa mer >> Skicka förfrågan >>

Monteringsskenor för solpaneler i aluminium

Monteringsskenor för solpaneler i aluminium är en av de viktiga delarna för en hel solcellsmonteringsstruktur. De är gjorda av aluminium 6005-T5 material med anodiserande ytbehandling, hållbara i mer än 25 år.
Varumärke:Topfencesolar
Produktmaterial:Aluminium 6005-T5, 6063-T6
Produktfunktion:Solar monteringsstöd
Livslängd:≥ 20 år

Visa mer >> Skicka förfrågan >>

Som en pålitlig Monteringsskenor för solpaneler tillverkare och leverantör i Kina har vi vår fabrik. För att få prislistan över skräddarsydda produkter, vänligen kontakta oss.
