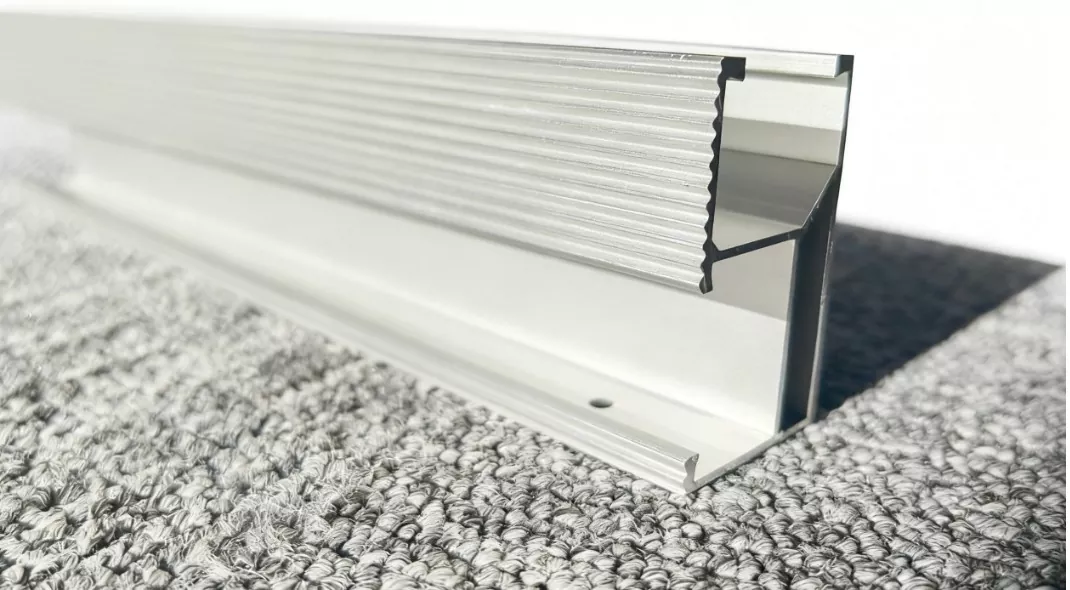

Monteringsskenor för solpaneler i aluminium

TF-RL-B48 aluminium monteringsskenor för solpaneler är designade för tak, de används vanligtvis för installation där det finns höga krav på strukturstyrka. Rälsprofildesignerna är starkare och tjockare än vanliga takräcke på marknaden, det kan användas i vissa projekt med stark vindhastighet max till 60m/s.

DATABLAD

TF-RL-B48 PV-skenorna var populära på grund av sin speciella design, den designades med slits på baksidan av profilen, så att skenanslutningen kan installeras på baksidan av skenan, vilket inte kommer att påverka installationen av L-fötter eller tegeltakkrok.

På detta sätt behöver installationsteamet inte oroa sig för störningsproblemet, vilket sparar installationstiden.

Anodiseringslagrets tjocklek på våra monteringsskenor för solpaneler i aluminium är mer än 10 μm, med bra utseende och stark korrosionsbeständighet. Vilket gör dem lämpliga för utomhusbruk i olika klimat. (olika krav på anodiseringsskikt kan också anpassas)

Vikten på monteringsskenor i aluminium är lätta, lätta att hantera och installera, vilket kommer att spara arbetskostnader och stödja flexibel installation.

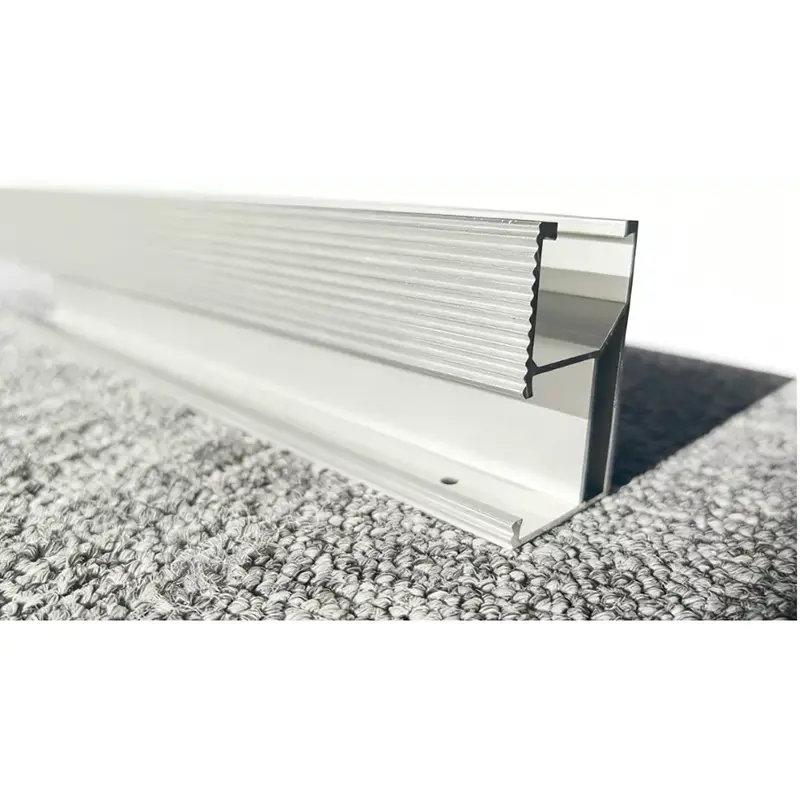

Framsidan av takräcket har ränder, vilket kan öka stabiliteten hos tillbehören till takkrok eller L-fötter så att de passar perfekt till den.

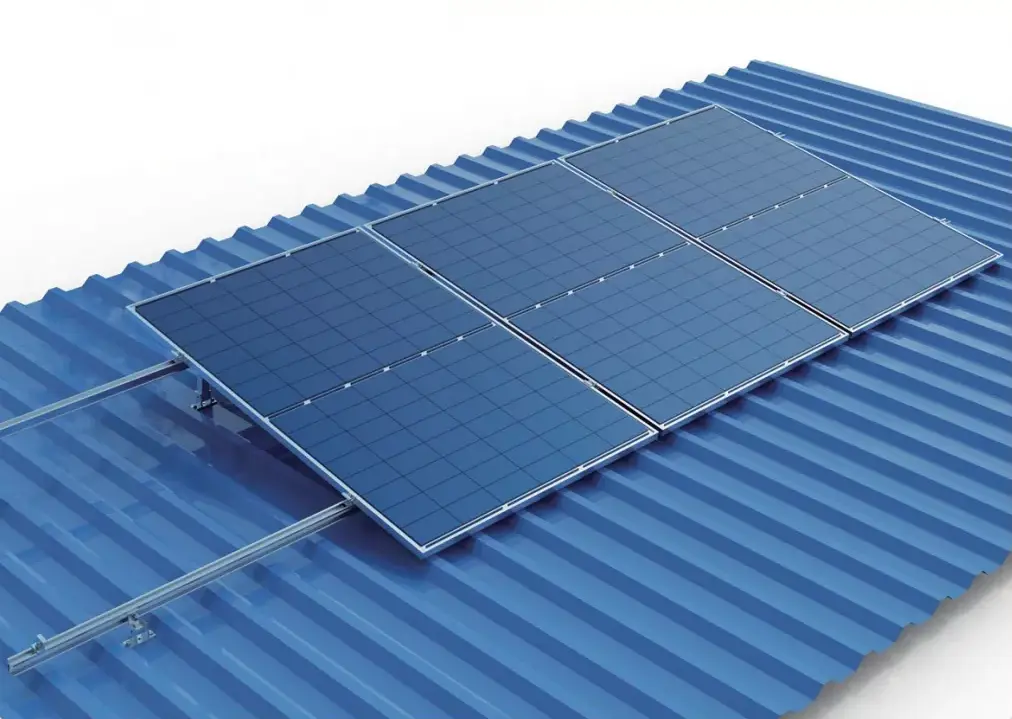

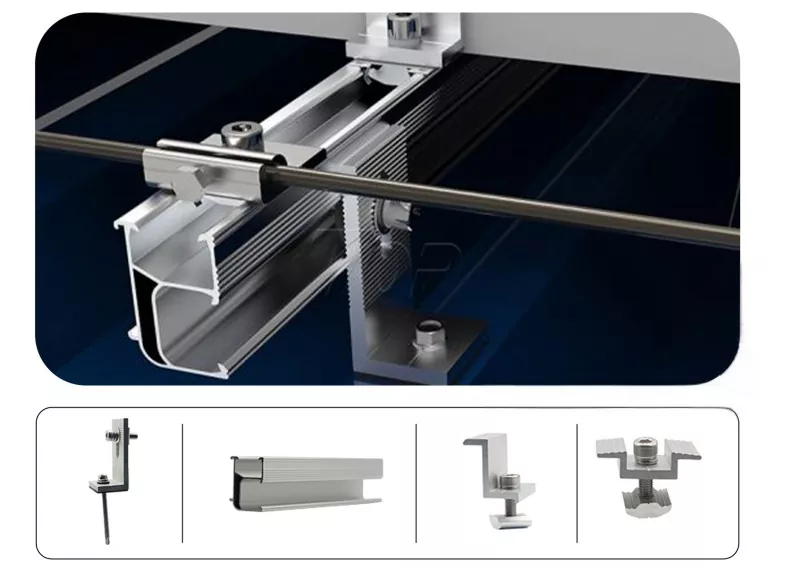

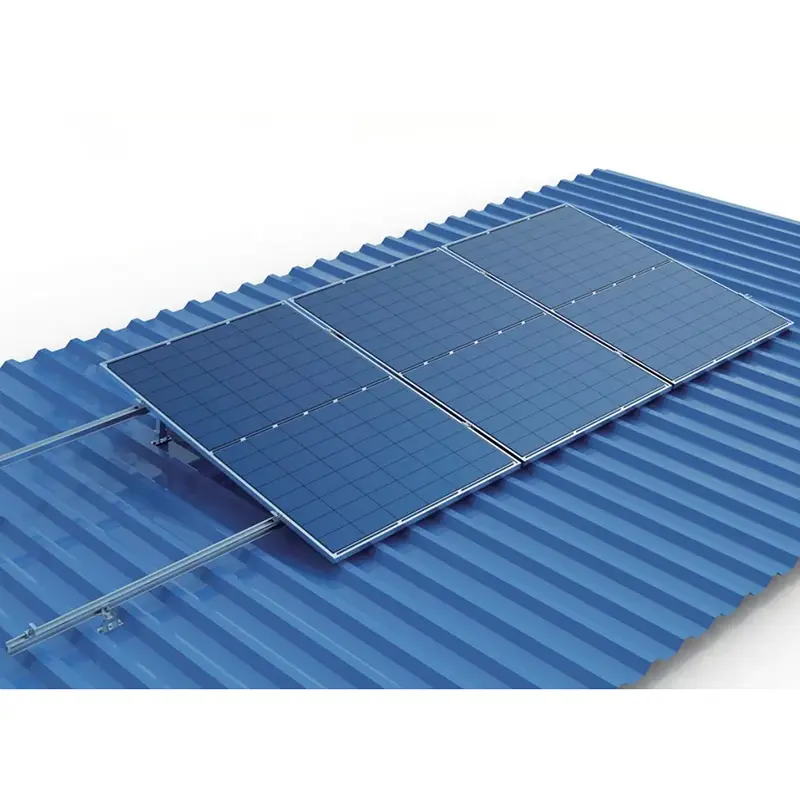

Monteringsstrukturen för metalltak inklusive: L-fot, Solar Rail, End Clamp, Mid Clamp, etc

Det finns silver och svart färger tillgängliga, och längden kan anpassas enligt projektförfrågan.

Kvantiteten av varje föremål kan justeras enligt kraven

Vilka är de kompletta monteringssatserna för detta solcellssystem?

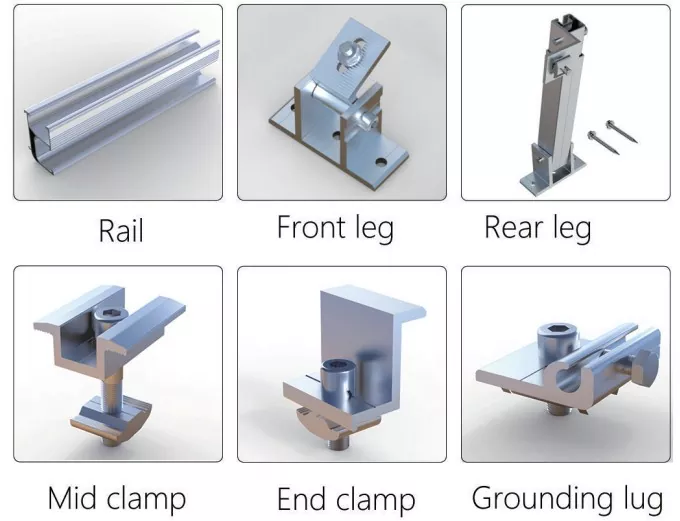

Hela satserna innehåller huvudsakligen skenor, främre ben, bakre ben och klämmor som mellanklämma, ändklämma och jordklack, etc.

Hur installerar man skenor på taket?

1. Mät takstorleken för att kontrollera antalet monteringsskenor för aluminiumsolpaneler.

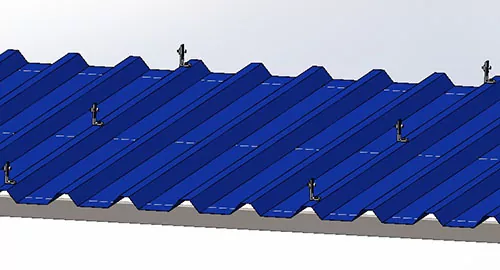

2. Montera skenstödets bas. Till exempel nedan L-fötter lösningstyp, montering av L-fötter-satser först på positionstaket.

3. Glidskenor mellan samma linje L-fötter, fäst med T-slitsbulten på L-fötterna. Skenorna kommer att anslutas med rälskopplingar enligt nedanstående figurer.

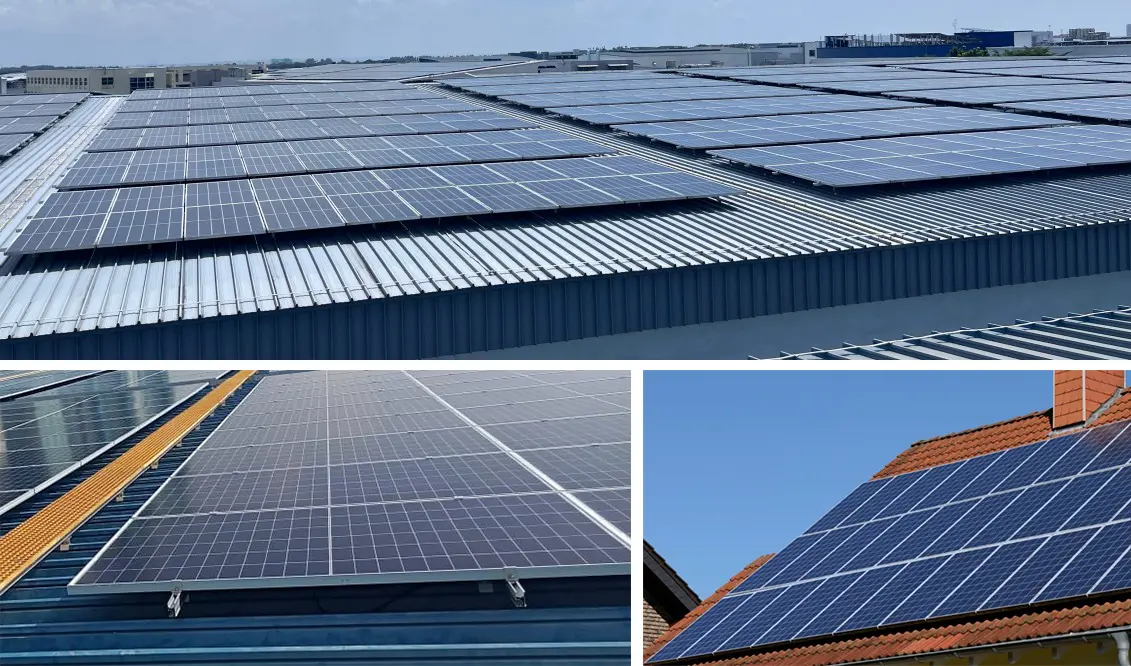

Projektfall
