Monteringssystem för tegeltak Krok

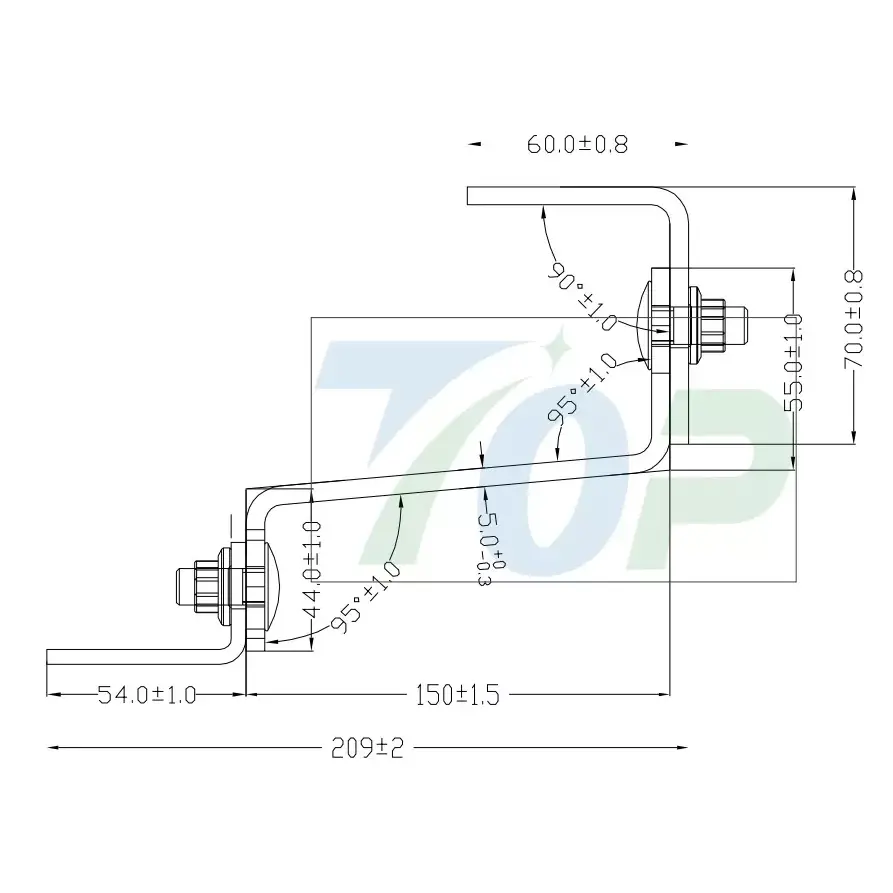

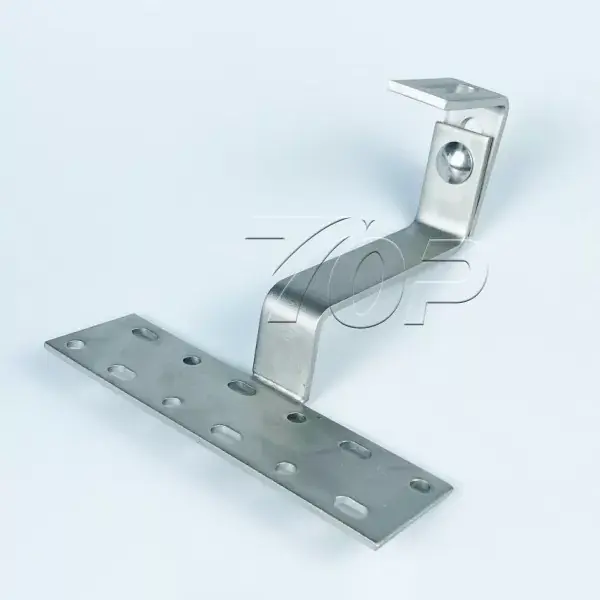

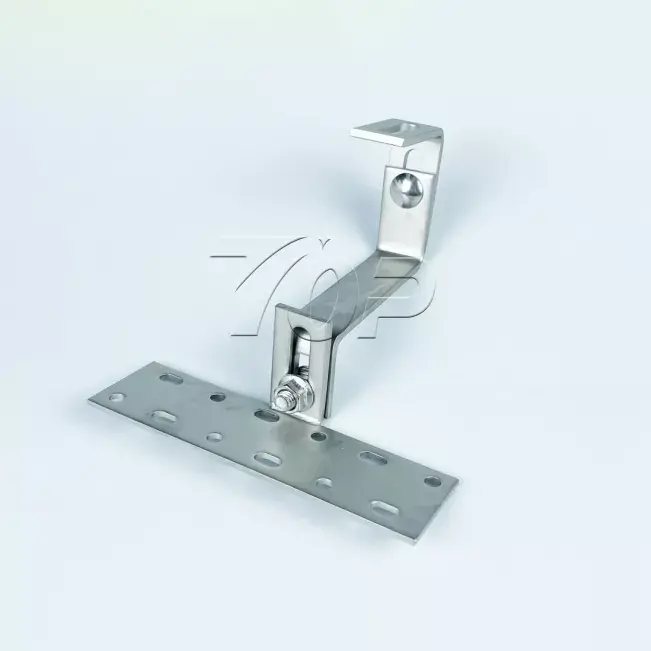

Letar du efter en pålitlig tillverkare och leverantör i Kina? Leta inte längre! Topfencesolar är en ledande fabrik som erbjuder högkvalitativt monteringssystem för tegeltakkrok. Topfencesolar takkrok struktur design, artikelnummer: TF-AHK-H12 är två höjder justerbar design, rostfritt stål med tjocklek 5 mm längd från 120-150 mm.

Tekniska krav:

1.Svetsningar är jämnt täta, med vacker yta, utan underskärning, sprickor eller blåshål, ect.

2. Sektioner är plana utan skarp kant, skarpa hörn eller grader, etc.

3.Oidentifierad tolerans implementeras enligt M-grad (GB/T 1804-2000).

4. Inget märke för en rät vinkel.

5. Ytbehandling görs enligt kundens krav.

Till skillnad från traditionell markmontering ökar takmonteringslösningen effektivt utnyttjandegraden av solenergi. Monteringssystem för takkrok från Topfencesolar är populärt och används i solkraftverk för bostäder och kommersiella anläggningar. Lösningen med speciell form av krok designad baserat på tegeltaket, installera den på takets träbalk, krokkroppens böjningsform är 100% beröringsfri bindning på taket utan att skada plattorna. Och denna design skulle kunna hålla det ursprungliga taket säkert utan penetration på taket och minska den minsta risken för vattenläckage.

Material:

Topfencesolar tegel takkrok monteringssystem design är huvudsakligen sammansatt av rostfritt stål, vi håller hög kvalitet och hållbara långtidsanvändning med över 25 års användning av service. Materialet är SUS304 rostfritt stål. Och system som kombinerar användning av Al6005-T5 aluminiumskenor för att starkt stödja solpaneler på taket.

Ytbehandlingen av skenan för denna krok: Aluminium med≥15 μm anodiserande ytbehandling.

Prestanda: bibehåller aluminiumstrukturer utmärkt korrosionsskydd under olika religionstillämpningar och även i komplicerad klimatmiljö.

Certifikat: Topfencesolar krok överensstämmer med SGS/CE/TUV och produktionskvalitet uppfyller SGS standard.

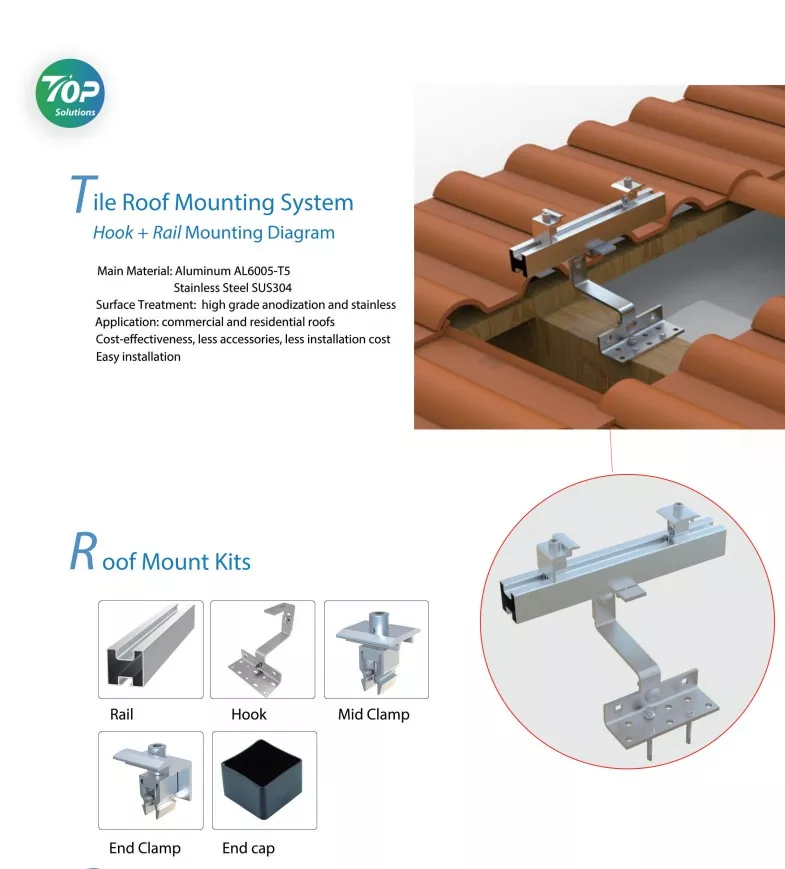

Komponenter i tegeltakkrokar:

Blinkande: gummi

Krokarm: SUS304 stål

Fästelement: skruvar/ självgängande stift

Skenklämmor: Mittklämma/ Ändklämma

Fördelar:

Fördelarna med denna snabba montering av Topfencesolar takkrokar är att den går snabbt att installera till lägsta kostnad och gör minimala ändringar av takets ursprungliga struktur. Så detta krokfästessystem har en hög estetisk dragningskraft för att smälta in i taket.

Vi har också svarta färgalternativ som också är kända på den europeiska marknaden.

Applikationen passar för takmonteringssystem för solpaneler. Detaljmodellen inkluderar monteringsfästen för takkrokar av solpaneler + montering av aluminiumskenor.

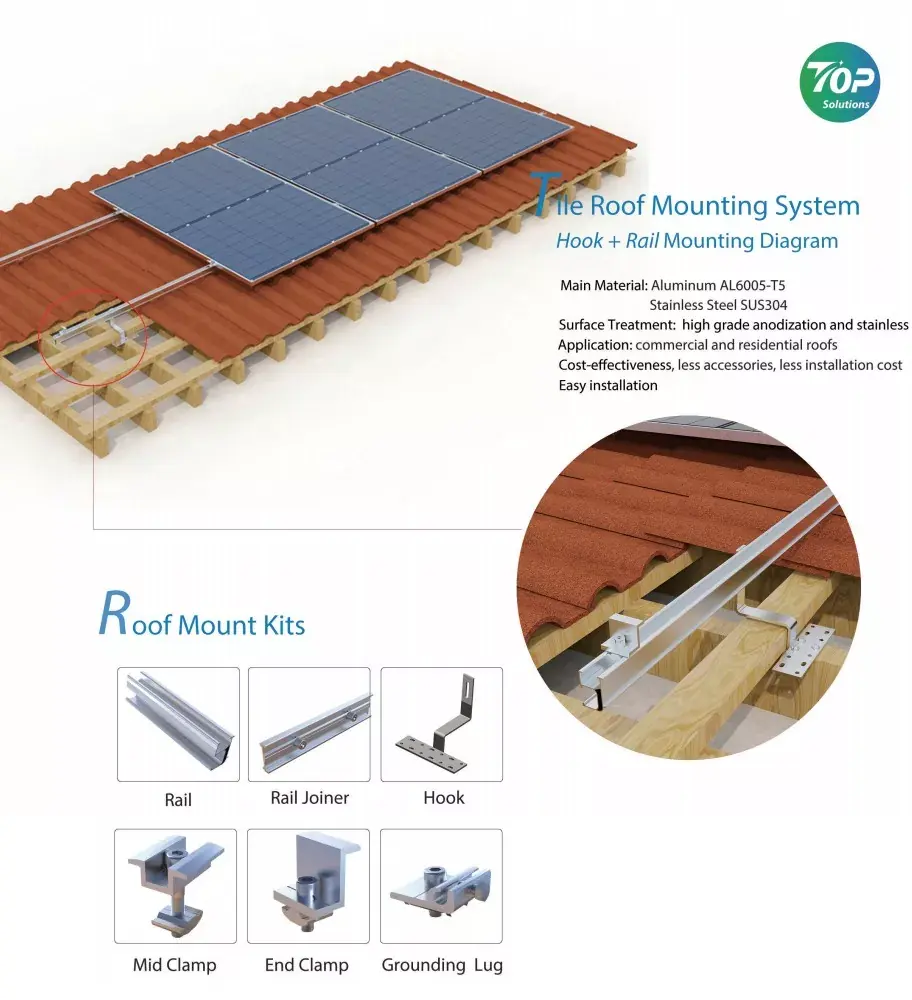

Installationssteg:

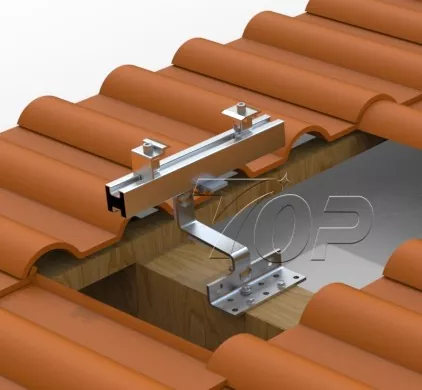

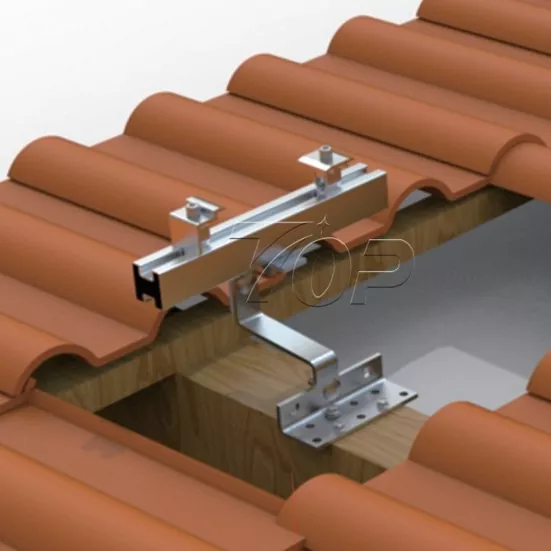

Första steget: Den kompletta systemstrukturen på tegeltaket är att använda skruvar eller bultar för att fästa rälskroken på takets träbalk.

Andra steget: Montering av Topfencesolar aluminiumskenor på krokarna, olika skenor kopplas ihop med rälskopplingar.

Tredje steg: När alla takkrokar är klara och aluminiumskenor fästa på dem, förbered dig för att montera solpanelerna. Innan du monterar PV-panelerna, bekräfta panelutformningen med Topfencesolars ingenjörsteam för att slutföra installationen med vertikal eller landskapsorientering. Sätt sedan PV-paneler i 1 rwo med 4-14 eller fler paneler i en uppsättning, eller två paneler i en rad, 4-20 enheter solpaneler i en kolumn på skenorna. Antalet rad- och pelarpaneler beroende på takstorlek och solsidan. Om de professionella detaljerna om hur du utformar solpanelslayouten på ditt tak och vilken kraftkapacitet ditt tak kan installeras på taket, kan du konsultera det från TOPrfence energiingenjörsteam.

Fjärde steg: Anslut solpanelerna på aluminiumskenorna med Topfencesolar Mid-clmaps och avsluta med End-clmaps för att säkra dessa solpaneler på tegeltaken.

Faktorerna som påverkar strukturdesignen och monteringen av solpaneler:

1. Takstorleken - bestämmer kraftkapaciteten hur stor du kan installera på din byggnad.

2. Typ av tak: olika taktyper har olika monteringslösningar. Att välja krokar med räls med lutande tegeltak är en av de bästa lösningarna, lägre kostnad, hög hållfasthet för solpanelsstöd och lätt struktur som är bra för takviktsbelastningssäkerhet. Men som metalltak, eller betongtak, behöver du välja L fot + rälsstruktur eller ballastsystem, etc. Kontakta Topfencesolar Engineer-teamet.

3. Mått på solpanelerna och effektkapaciteten för varje panel. Det är relaterat till strukturens viktbelastning.

4. Vindhastigheten. Strukturen för monteringssystemet för tegeltakkrok måste vara tillräckligt stärkt för att tåla vind från 2m/s till 70m/s (medelvindhastigheten räknad med 3 sekunders standard).

5. Materialet i strukturen: för närvarande stål och aluminium är de vanligaste och kända som används i monteringskonstruktioner, för takkonstruktion måste välja lättviktsmaterial så gå till Almuminun är det bästa alternativet. Från Topfencesolar är solar Aluminium Al6005-T5 högre kvalitet snarare än marknaden.

Fördelar

1.Topfencesolar designade lutande tegeltakkrokar för solar monteringssystem är lättmonterade design, mindre fästen, snabb installation.

2. Våra takkroksatser har högklassig anodiseringsprocess och rostfri ytbehandling. Stöd för långvarig användning.

3. Den optimerade mindre tillbehörsdesignen är lägre kostnad. På platser behöver du bara mindre installationsarbete för att minska installationskostnaderna.

4.Topfencesolar har serier av olika typer krokar alternativ stöd justerbara för att möta olika tegeltak och täcker Tyskland, Polen, Österrike, Spanien eller Japan, Indonesien, etc. Marknader.

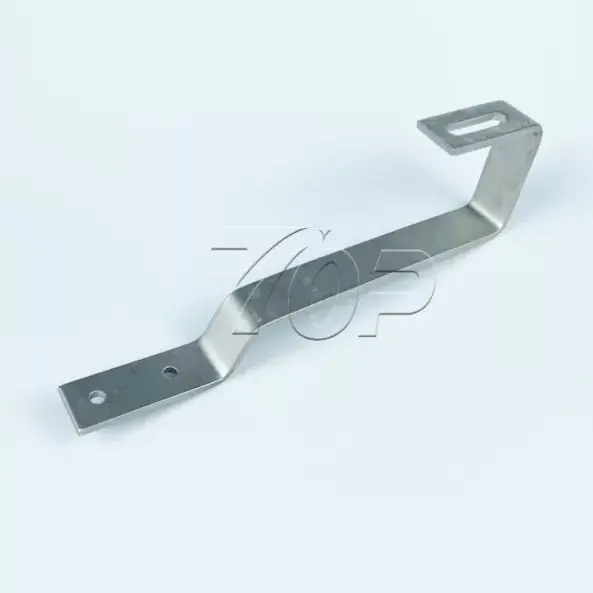

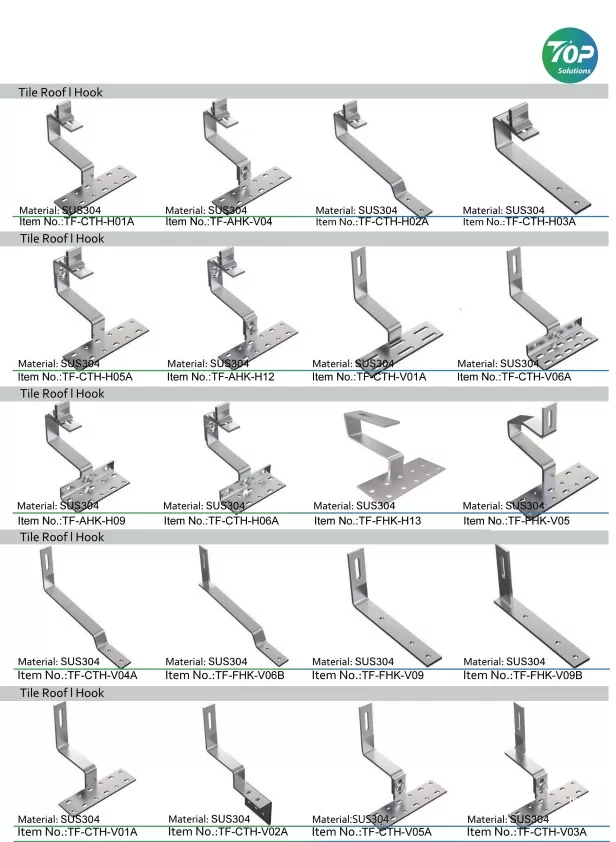

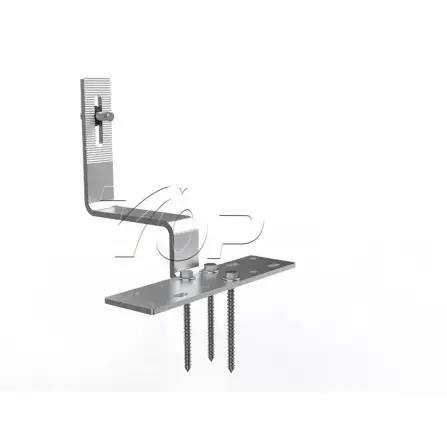

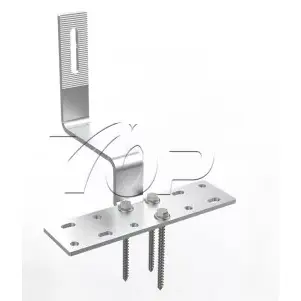

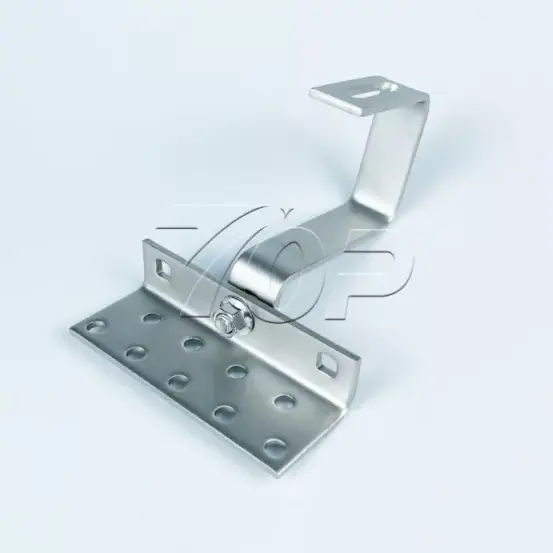

Fler alternativ av olika former och typer av krokarna:
