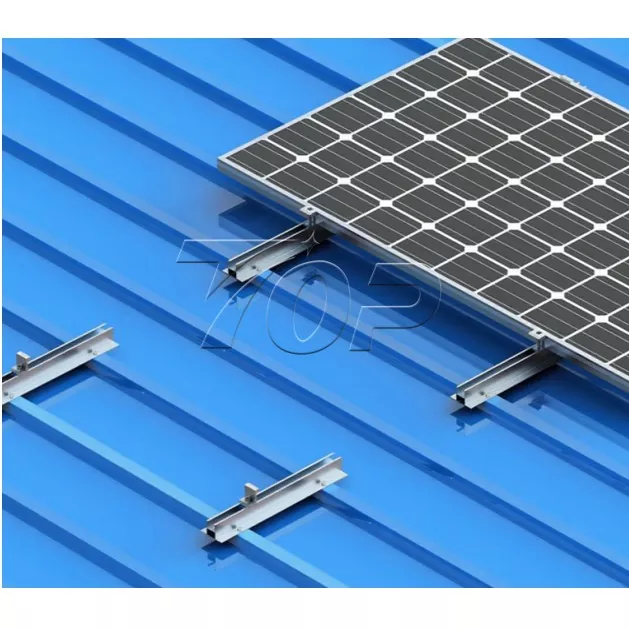

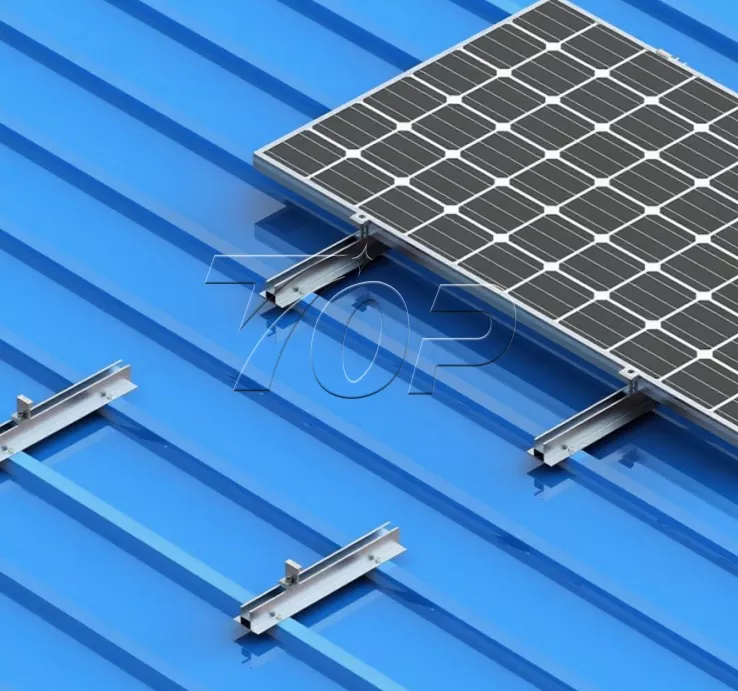

Aluminium Mini Rail Solar Monteringssystem

1. Solpaneler

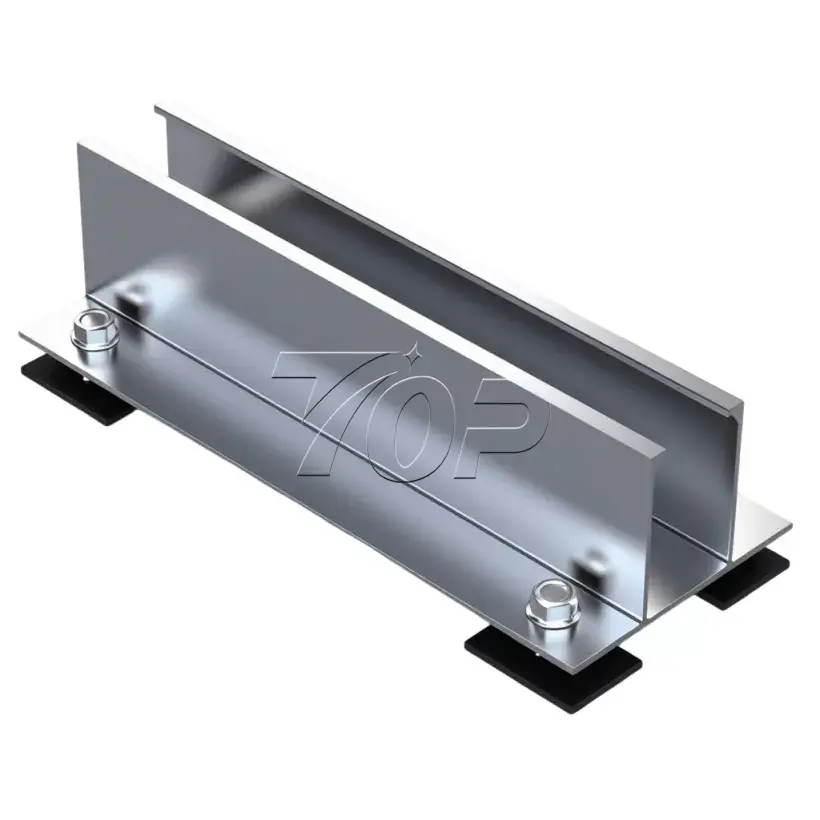

2. Miniskenor i aluminium

3. Mittklämma

4. Ändklämma

5. Bult

6. Självgängande skruv

7. Gummikudde

8. Jordningsplugg

9. Kabelklämma

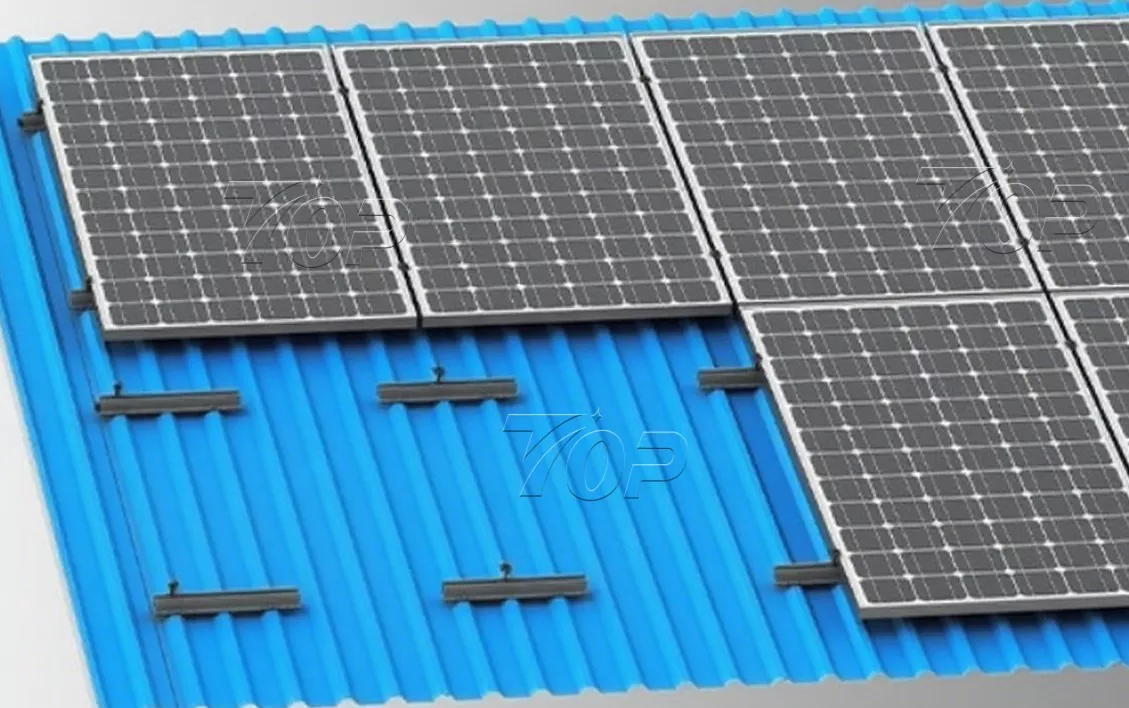

Layouten för solpanelen på miniskenans diagram visar enligt nedan.

Solpanelens bredd är 1134 mm. Längden kan vara 2278 mm, tjockleken på panelen är 30 mm, 35 mm. (Den passar även andra dimensioner av solpaneler.) Antalet solpaneler kan ordnas baserat på storleken på ditt tak.

Parametrar

Denna lösning är speciellt utformad för installation av solpaneler i metalltak. Den kan anpassas till olika soltaksprojekt med olika skalor och layouter. Aluminum Mini Rail Solar Monteringssystem kan inkludera trapetsformade plåttak och korrugerade tak, etc. Vanliga specifikationer är 200 mm längd (stöd anpassningar), Topfencesolar Railless Mini Racking Solution för metalltak drar fördel av lätta och lätta att bära och installera, vilket effektivt lindrar den extra lastbärande taket och minskar den svåra belastningen på taket. Bimetallskruven med gummidyna förhindrar att vatten läcker genom taket när skenorna monteras på plåttaket.

Drag

1. Den förmonterade designen, enkel och högeffektiv installation.

2. Vårt detta optimerade miniskena för solmonteringssystem kan anpassas till metalltak i bostadshus, kommersiella byggnadstak, lagertak.

3. Aluminium 6005 - T5 material från Topfencesolar har speciell hög kvalitet från marknaden, vårt system har hög prestanda på låg vikt och styrka.

4. Den tål starka vindar på upp till 60m/s och snöbelastningar på 1,4KN/m², vilket säkerställer stabiliteten och säkerheten hos solpanelstrukturen.

Låg kostnad, billig struktur och minskar också installationsarbetskostnaderna och installationstiden.
