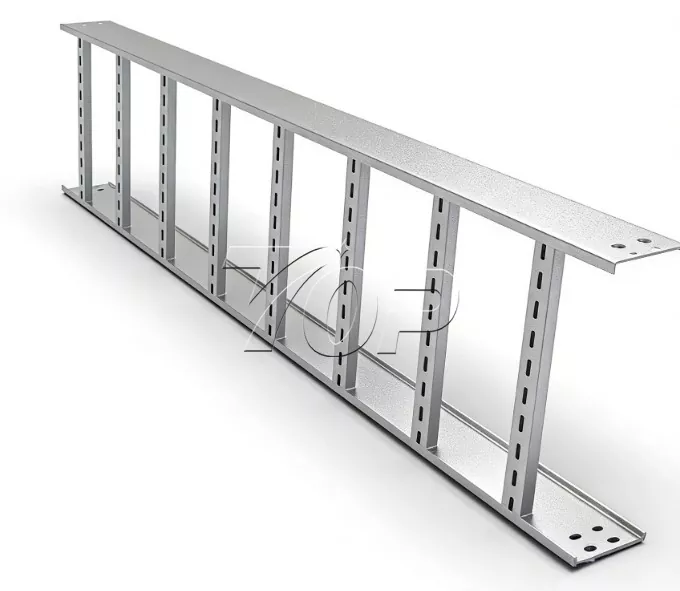

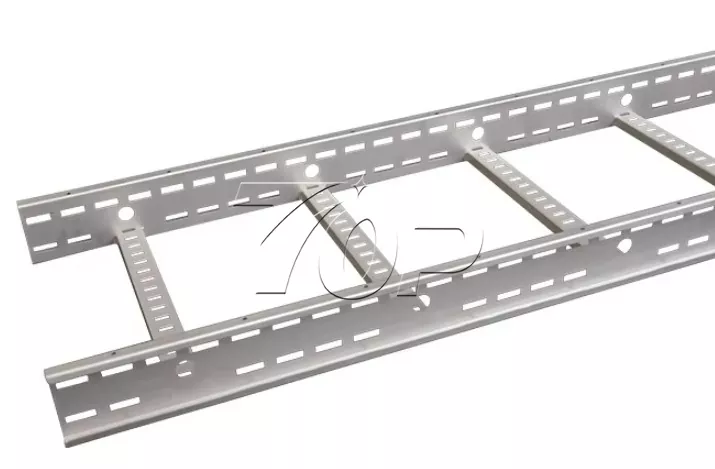

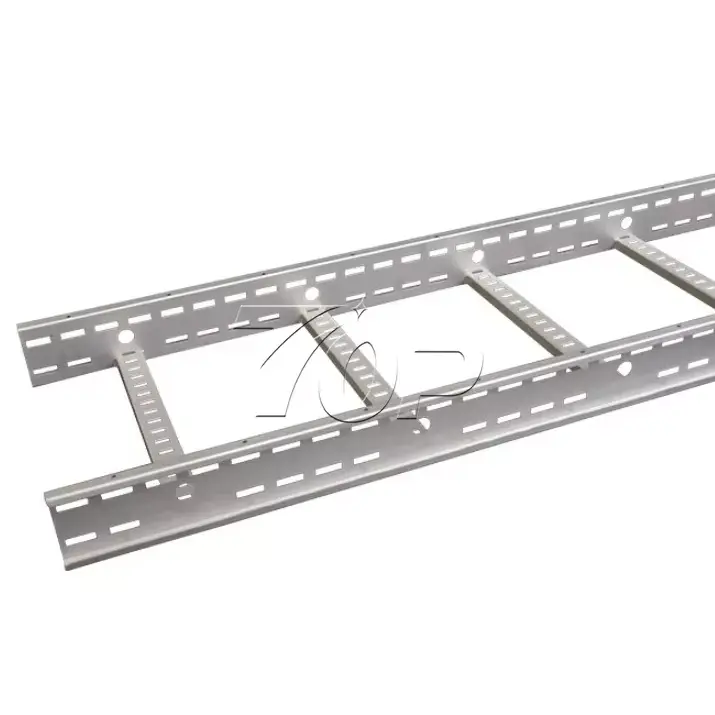

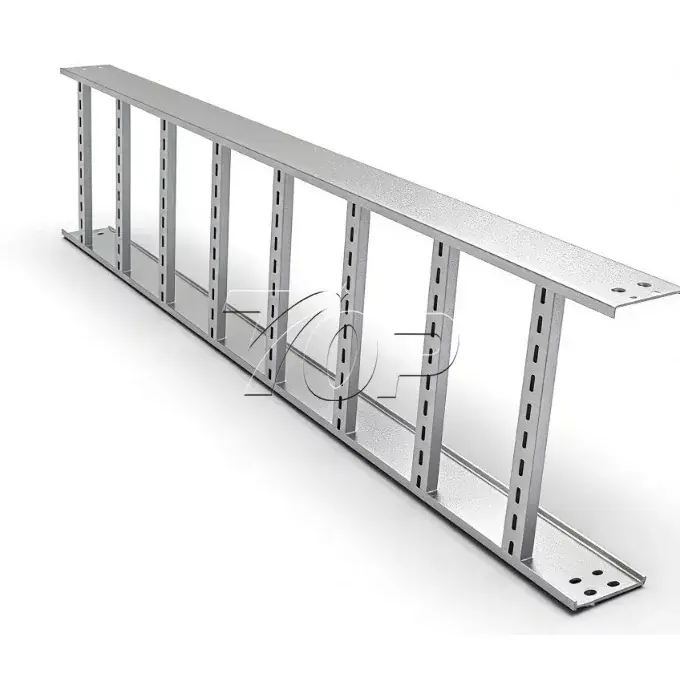

Stegbricka

Material: Aluminiumlegering 6005-T5/6 eller HDG stål

Sidoräckeshöjd: från 100 mm till 150 mm som standardalternativ

Bredd: den är vanlig från 150 mm upp till 900 mm

Avstånd: Det utrymme som bestäms av styrkan. Vår kan vara från 225 mm till 300 mm, anpassning tillgänglig.

Belastningsklass: CE- och ISO-certifierad

Tillbehör: Inkluderar 90° böjar, tees, stigare och jordningssatser.

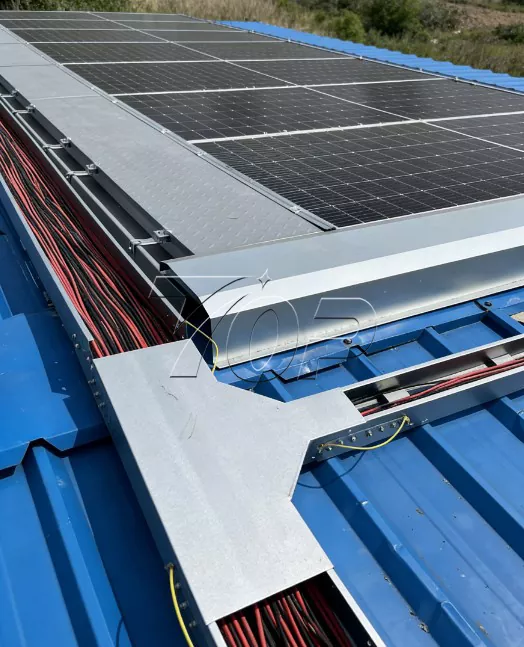

Varför behöver du brickor för soltak?

Genom att jämföra med en trådnätsbricka, är aluminiumladderkabelbrickor bra för fördelarna nedan.

1. Överlägsen värmeavledning

Solkablar blir varma medan PV-systemet fungerar. Om du förpackar dem i en solid bricka, ökar värmen inuti, motståndet hos kabeln ökar under tiden. Så den kommer också att tappa kraft. Utomhusdesignen hos vår kabelränna tillåter vind att passera igenom och håller kablarna svala och bibehåller sin kapacitetsklassning.

2. Inget vatten eller snöansamling

Enligt värmeavgivande syfte är det inte heller någon fast botten, regn, snö och damm faller helt enkelt igenom. vilket tillför onödig vikt till takkonstruktionen.

3. Långt spann kapacitet

Kommersiella tak har ofta hinder. Stegedesignade kabelrännor är styvare än nätbrickor. Den kunde överbrygga bredare luckor upp till 3-6 meter beroende på profil och platsstorlek.

Hur installerar man?

Steg 1: Layout och support

Placera kabelfästet längs kabelbanan, du kan placera dessa stöd längre ifrån varandra än du skulle göra med trådnät.

Steg 2: Koppling

Förena bricksektionerna med hjälp av våra skarvplattor.

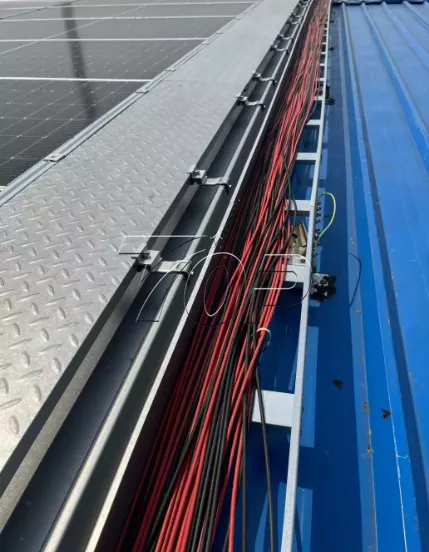

Steg 3: Kabelläggning

När de kabelrännan monteras och fästs väl, sedan lägga solkablarna på den.

Steg 4: Säkring

Använd kabelklämmor för att spänna fast kablarna, detta kan säkra och förhindra kabelrörelser orsakade av vind- eller kortslutningskrafter.
