Förstärkning av solcellsstängsel för högvindsregion: Ingenjörsguide för EPC-entreprenörer och installatörer

Strukturella förstärkningslösningar för högvinds PV-stängselsystem

Förstärkta aluminiumlegeringsstrukturer kontra traditionellt stål

Materialval är ett av de mest kritiska besluten iPV-stängselförstärkning, särskilt i stark vind och korrosiva miljöer. Traditionella galvaniserade stålkonstruktioner, även om de är kostnadseffektiva på kort sikt, lider ofta av accelererad nedbrytning i kustnära eller fuktiga områden. Däremot erbjuder höghållfasta aluminiumlegeringar en överlägsen balans mellan vikt, korrosionsbeständighet och strukturell prestanda.

Ur ett tekniskt perspektiv ger aluminiumlegering (vanligtvis 6005-T5 eller 6063-T6) utmärkt draghållfasthet samtidigt som den minskar egenbelastningen på fundamentet avsevärt. Denna viktminskning förbättrar direkt installationseffektiviteten och minskar transportkostnaderna – viktiga överväganden för EPC-entreprenörer som hanterar storskaliga installationer.

När den paras ihop medSUS304 fästelement i rostfritt stål, aluminiumstrukturer bildar ett korrosionsbeständigt system som kan motstå saltstänkmiljöer som överstiger 720 timmar. Jämfört med varmförzinkat (HDG) stål, som kan utveckla beläggningsdefekter med tiden, säkerställer denna kombination långvarig hållbarhet med minimalt underhåll.

Optimerad stolpdesign för vindmotstånd

Staketstolpar fungerar som de primära bärande komponenterna i alla solstängselsystem. I områden med stark vind är otillräcklig stolpdesign en av de främsta orsakerna till strukturella fel. Förstärkta PV-stängselsystem kräver stolpar med ökad väggtjocklek, vanligtvis ≥2,0 mm, för att motstå böjning och buckling under sidovindbelastningar.

Lika viktigt ärinbäddningsdjup. För de flesta applikationer med hög vind rekommenderas ett minsta djup på 800 mm, även om detta kan öka beroende på markförhållanden och vindklass. Djupare inbäddning ökar motståndet mot vältande moment och lyftkrafter.

Avancerade mönster kan också innehålla:

• Hattformade eller C-formade stolpprofiler för förbättrat tröghetsmoment
• Förstärkta bottenplattor för betongmonterade system
• Anti-rotationsfunktioner för att förhindra vridningsinstabilitet

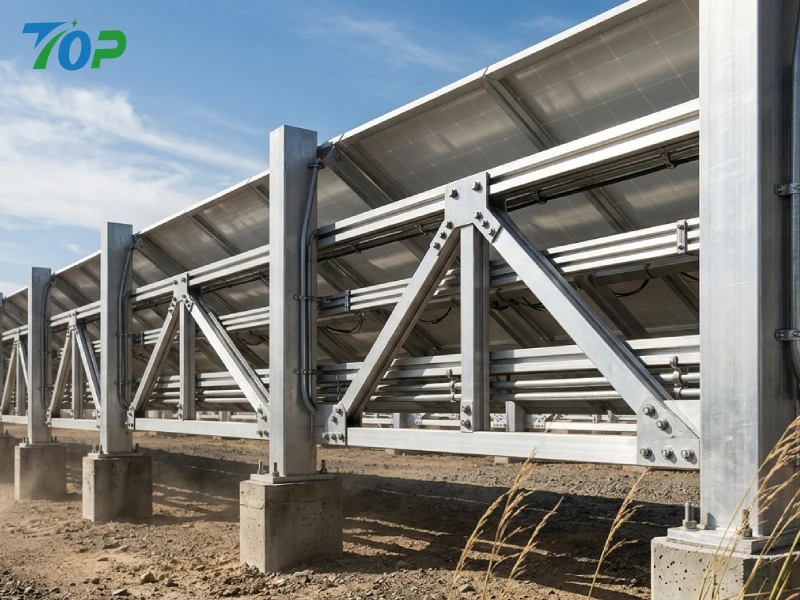

Cross-Bracing & Triangulär förstärkningsdesign

Ett av de mest effektiva sätten att förbättra strukturell styvhet ivindbeständiga PV-stängselsystemär genom tvärstag. Genom att införa diagonala element kan laster omfördelas över flera strukturella element, vilket avsevärt minskar spänningskoncentrationerna vid kritiska نقاط.

Triangulär förstärkningsgeometri är särskilt effektiv eftersom den omvandlar böjkrafter till axiella krafter, vilka material kan motstå mer effektivt. Denna designstrategi minimerar deformation under vindtryck och förbättrar den övergripande systemstabiliteten.

För EPC-entreprenörer kan inkorporering av förkonstruerade stödmoduler också effektivisera installationen, vilket minskar tillverkningstiden på plats samtidigt som den tekniska noggrannheten bibehålls.

Höghållfasta fästelement och klämsystem

Fästelement förbises ofta, men de spelar en avgörande roll för att upprätthålla strukturell integritet under dynamiska vindbelastningar. I applikationer med stark vind ska alla bultar, muttrar och klämmor vara gjorda avSUS304 eller SUS316 rostfritt stålför att säkerställa både styrka och korrosionsbeständighet.

Momentkontroll är lika viktigt. Under åtdragna bultar kan lossna med tiden, medan för hårt åtdragna fästelement kan uppleva materialutmattning. Genom att implementera vridmomentkontrollerad installation – vanligtvis med kalibrerade momentnycklar – säkerställs konsekvent förspänning över alla anslutningar.

Rekommenderade metoder inkluderar:

• Använd anti-lossningsbrickor eller låsmuttrar
• Applicering av gänglåsande föreningar i kritiska anslutningar
• Genomför vridmomentverifiering efter installation

Aerodynamisk optimering

Utöver strukturell förstärkning spelar aerodynamisk design en nyckelroll för att minska vindbelastningar. Solida staketpaneler kan skapa betydande vindmotstånd, vilket leder till högre belastning på strukturella komponenter. Däremot tillåter optimerad design partiellt luftflöde, vilket minskar den totala belastningen.

Effektiva strategier inkluderar:

• Införande av kontrollerat avstånd mellan panelerna
• Använder perforerade eller nätstödda stängselsystem
• Justering av panellutningsvinklar för att minimera dragkoefficienter

Dessa designoptimeringar förbättrar inte bara strukturella prestanda utan minskar också materialkraven, vilket bidrar till bättre kostnadseffektivitet och förbättrad ROI.

Grundläggningsteknik för PV-stängselstabilitet i områden med stark vind

Jämförelse mellan markfäste och betongfundament

Valet mellan drivna markstolpar och betongfundament har en direkt inverkan på systemets stabilitet och installationshastighet. Markmonterade system är snabbare att installera och mer kostnadseffektiva i lämpliga markförhållanden, men kan erbjuda begränsat motstånd i extremt vindstarka zoner.

Även om betongfundament är mer arbetsintensiva ger de överlägsen bärförmåga och rekommenderas för:

• Kustområden med hög vindexponering
• Mjuka eller sandiga jordar med låg bärighet
• Projekt som kräver långsiktig strukturell tillförlitlighet

Påverkan på markens tillstånd (sand, lera, stenig terräng)

Markens egenskaper påverkar direkt fundamentets prestanda. Sandiga jordar ger till exempel dåligt sidomotstånd och kan kräva djupare inbäddning eller större betongfot. Lerjordar kan ge bättre sammanhållning men kan vara känsliga för vatteninducerad expansion och sammandragning.

Stenig terräng, samtidigt som den erbjuder hög bärighet, erbjuder installationsutmaningar som kan kräva specialiserad borrutrustning. För EPC-entreprenörer är det viktigt att utföra geotekniska undersökningar före installationen för att välja rätt fundamentdesign.

Rekommenderat fundamentdjup och diameter efter vindklass

Grundkonstruktionen måste anpassas till lokala vindklassificeringar. Som en allmän riktlinje:

• Måttliga vindzoner: 600–800 mm ingjutningsdjup
• Högvindszoner: 800–1200 mm ingjutningsdjup
• Extrema vindzoner (tyfonbenägna): ≥1200 mm med armerad betong

Fundamentdiametern bör också ökas proportionellt för att motstå lyftkrafter, särskilt i mjuka jordar.

Anti-Uplift Design Tekniker

Upplyftningskrafter som genereras av kraftiga vindar kan äventyra även väldesignade strukturer om de inte åtgärdas på rätt sätt. Effektiva anti-lyftstrategier inkluderar:

• Använda ankarbultar inbäddade i betongfundament
• Innehåller förstorade fotbaser för att öka motståndet
• Lägga till markankare eller spiralformade pålar för extra stabilitet

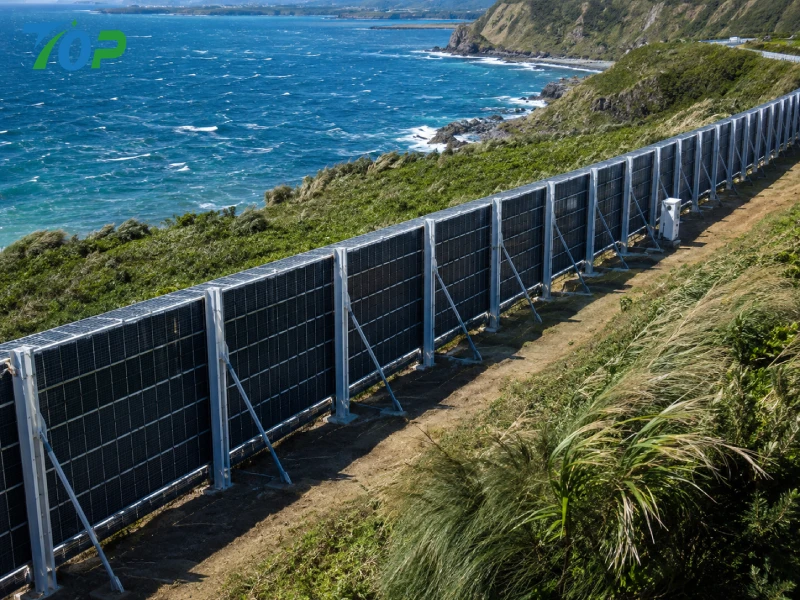

Dessa åtgärder är särskilt viktiga i kust- och tyfonutsatta områden, där vertikala vindkrafter kan vara lika kritiska som sidobelastningar.

Vattentätning och antikorrosionsdesign i kustnära miljöer med stark vind

Saltspraymotstånd (≥720h teststandard)

I kustmiljöer är korrosion en primär faktor som påverkar systemets livslängd. Hög kvalitetPV-stängselförstärkningssystemmåste klara saltsprayteststandarder på minst 720 timmar för att säkerställa långvarig hållbarhet.

Denna motståndsnivå är avgörande för att förhindra strukturell nedbrytning och bibehålla mekanisk prestanda över tid.

Materialval: SUS304 vs SUS316 vs HDG Steel

Materialvalet påverkar korrosionsbeständigheten avsevärt:

• SUS304:Standardalternativ med utmärkt korrosionsbeständighet för de flesta miljöer
• SUS316:Förbättrad motståndskraft för mycket korrosiva kust- eller industriområden
• HDG stål:Lägre kostnad men minskad hållbarhet i salttunga förhållanden

För B2B-köpare säkerställer valet av lämpligt material en optimal balans mellan kostnad och prestanda.

EPDM-tätning och mekanisk kompressionsdesign

Vatteninträngning kan äventyra både strukturella komponenter och elektriska system. EPDM-gummitätning, i kombination med mekanisk kompression, ger tillförlitlig vattentätning för anslutningspunkter och monteringsgränssnitt.

Denna design säkerställer långvarig tätningsprestanda även under termisk expansion och sammandragning.

Långsiktig hållbarhet kontra underhållskostnad

Även om högklassiga material och förstärkningsstrategier kan öka initialkostnaderna, minskar de avsevärt underhållsfrekvensen och ersättningsbehoven. För EPC-entreprenörer och distributörer leder detta till lägre livscykelkostnader och förbättrad projektlönsamhet.

I slutändan, investera i robustaPV-stängselförstärkningSolutions är ett strategiskt beslut som förbättrar systemets tillförlitlighet, minimerar risker och ger överlägsen ROI i miljöer med stark vind.

Optimering av installationseffektivitet för EPC-entreprenörer

Förmonterade komponenter för att minska arbete på plats

I projekt med hög vind i regioner handlar installationseffektivitet inte bara om hastighet – det påverkar direkt projektkostnaderna, arbetskraftsallokeringen och riskexponeringen. En av de mest effektiva strategierna för att förbättra effektiviteten iPV-stängselförstärkningsystem är användningen av förmonterade komponenter. Genom att flytta komplexa monteringsprocesser från byggarbetsplatsen till fabriken kan EPC-entreprenörer avsevärt minska arbetstiden på plats och minimera mänskliga fel.

Förmonterade moduler inkluderar vanligtvisförborrade aluminiumskenor, integrerade klämmor, och förkonfigurerade postanslutningar. Detta tillvägagångssätt säkerställer konsekvent kvalitetskontroll och tillåter installationsteam att fokusera på positionering och förankring snarare än komponenttillverkning.

För storskaliga projekt översätts detta till:

• Minskad installationstid med 20–40 %
• Mindre beroende av högutbildad arbetskraft
• Förbättrad installationskonsistens på flera platser

Modulär stängseldesign för snabbare driftsättning

Modulär design är en viktig möjlighet för skalbara solstängsel. I förstärkta solcellsstängselsystem tillåter modularitet att standardiserade komponenter kan användas över olika projekt, vilket förbättrar lagerhanteringen och minskar upphandlingskomplexiteten.

Varje modul består vanligtvis av:

• Standardiserade panelmått
• Enhetliga monteringsgränssnitt
• Utbytbara strukturella komponenter

Denna designfilosofi påskyndar inte bara installationen utan förenklar även underhåll och framtida uppgraderingar. För distributörer förbättrar modulära system SKU-standardiseringen, vilket gör bulkanskaffning mer effektiv och kostnadseffektiv.

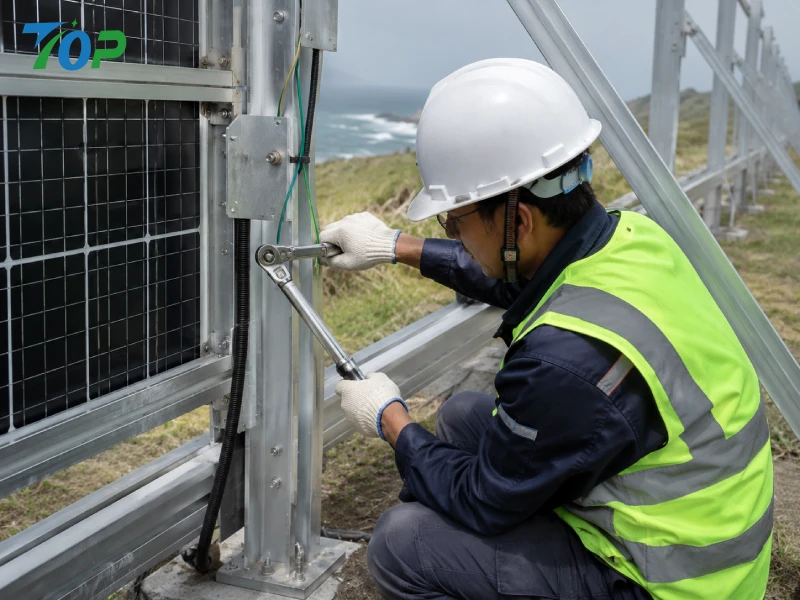

Vridmomentstyrt installationsarbetsflöde

I applikationer med stark vind är felaktig fastsättning en av de vanligaste orsakerna till systemfel. Att implementera ett vridmomentstyrt installationsarbetsflöde är viktigt för att säkerställa strukturell integritet och långsiktig tillförlitlighet.

Bästa metoder inkluderar:

• Använder kalibrerade momentnycklar för alla kritiska anslutningar
• Definiera vridmomentspecifikationer baserat på materialtyp och bultstorlek
• Registrering av vridmomentvärden som en del av kvalitetssäkringsdokumentationen

Denna nivå av processkontroll är särskilt viktig för projekt som kräver certifiering eller tredjepartsinspektion, eftersom den ger spårbarhet och säkerställer överensstämmelse med tekniska standarder.

Vanliga installationsmisstag att undvika i områden med stark vind

Även med högkvalitativa material kan felaktig installation äventyra effektiviteten avPV-stängselförstärkning. Vanliga misstag inkluderar:

• Otillräckligt efterinbäddningsdjup
• Ignorera markvariation över platsen
• Inkonsekvent vridmomentapplicering på fästelement
• Felaktig inriktning leder till ojämn lastfördelning

För att undvika dessa problem krävs en kombination av korrekt utbildning, standardiserade procedurer och övervakning på plats. För EPC-entreprenörer kan investeringar i installatörsutbildning avsevärt minska omarbeten och garantianspråk.

Jämförelse: Standard PV-stängsel vs förstärkta högvinds-PV-stängselsystem

Jämförelse av strukturell styrka

Standard PV-stängselsystem är vanligtvis utformade för måttliga miljöförhållanden och kanske inte tar hänsyn till extrema vindbelastningar. Däremot är förstärkta system konstruerade med högre säkerhetsmarginaler, tjockare material och optimerad strukturell geometri.

Detta resulterar i avsevärt förbättrat motstånd mot böjning, lyftning och utmattning under cykliska vindbelastningar.

Jämförelse av installationstid

Även om förstärkta system kan verka mer komplexa, resulterar deras modulära och förmonterade design ofta i snabbare installationstider jämfört med traditionella system som kräver omfattande justeringar på plats.

För EPC-entreprenörer innebär detta kortare projekttidsplaner och minskade arbetskostnader.

Livscykelkostnad (LCOE-påverkan)

Ur ett finansiellt perspektiv har valet mellan standardsystem och förstärkta system en direkt inverkan på den utjämnade energikostnaden (LCOE). Även om förstärkta system innebär högre initialinvesteringar erbjuder de:

• Lägre underhållskostnader
• Minskad stilleståndstid
• Längre systemlivslängd

Dessa faktorer bidrar till en mer förutsägbar och gynnsam ROI under projektets livscykel.

Underhållsfrekvens och felfrekvens

Standardsystem i områden med stark vind kräver ofta frekventa inspektioner och reparationer, vilket ökar driftskostnaderna. Förstärkta PV-stängselsystem, å andra sidan, är designade för hållbarhet, vilket resulterar i lägre felfrekvens och minskad underhållsfrekvens.

Denna tillförlitlighet är särskilt viktig för projekt i nyttoskala där driftstopp kan leda till betydande intäktsbortfall.

Professionella installationsrekommendationer för högvinds PV-stängselprojekt

Framgångsrik implementering avPV-stängselförstärkningsystem i högvindsmiljöer kräver en kombination av teknisk precision och praktisk installationsexpertis. Baserat på branschens bästa praxis bör EPC-entreprenörer anta följande rekommendationer:

• Utför detaljerade platsspecifika vindlastbedömningar innan design
• Välj certifierade material som SUS304/SUS316 rostfritt stål och TUV-testade komponenter
• Säkerställ korrekt grundkonstruktion baserat på mark- och vindförhållanden
• Implementera momentstyrda installationsprocesser
• Utför strukturella inspektioner och kvalitetskontroller efter installation

Tips:För komplexa högvindsprojekt kan partnerskap med en erfaren tillverkare avsevärt minska teknisk risk. Kontakta vårt tekniska team för skräddarsydd designsupport, strukturella beräkningar och projektspecifika optimeringslösningar.

Bulkupphandlingsöverväganden för distributörer och EPC-köpare

Standardisering och lagerkompatibilitet

För distributörer och stora EPC-företag är produktstandardisering avgörande för effektiv lagerhantering. ModulPV-stängselförstärkningsystem med utbytbara komponenter möjliggör bättre lagerkontroll och minskar behovet av projektspecifik anpassning.

Certifieringskrav (TUV, ISO, materialspårbarhet)

Certifiering spelar en avgörande roll för att säkerställa produktkvalitet och efterlevnad. Köpare bör prioritera leverantörer som tillhandahåller:

• TUV-certifiering för konstruktionskomponenter
• ISO-certifierade tillverkningsprocesser
• Fullständig materialspårbarhetsdokumentation

Dessa certifieringar säkerställer inte bara tillförlitlighet utan underlättar även projektgodkännanden och finansiering.

Kostnadsoptimering vid storskalig upphandling

Massinköp erbjuder betydande kostnadsfördelar, men det kräver noggrann planering. Nyckelstrategier inkluderar:

• Konsoliderar order för att uppnå volymrabatter
• Välja standardiserade komponenter för att minska SKU-komplexiteten
• Koordinering av logistik för att minimera transportkostnader

Logistik & Packaging för stora projekt

Effektiv förpackning och logistik är avgörande för att skydda material under transport och säkerställa smidig hantering på plats. Högkvalitativa leverantörer tillhandahåller optimerade förpackningslösningar som minskar skaderisken och förbättrar lossningseffektiviteten.

Varför välja TOPFENCE Solar som din PV-stängseltillverkare

Som en specialiserad tillverkare inom solcellsmontage och stängselsystem, levererar TOPFENCE SOLAR konstruerade lösningar skräddarsydda för miljöer med stark vind. Med avancerad aluminiumsträngsprutningsteknik och kapacitet för precisionstillverkning tillhandahåller företaget högpresterande system utformade för hållbarhet och effektivitet.

Viktiga fördelar inkluderar:

• Heltäckande produktportfölj för olika projektbehov
• Beprövad prestanda i kust- och högvindsinstallationer
• Stark FoU-kapacitet med patenterade strukturella konstruktioner
• Pålitlig global leveranskedja för storskaliga EPC-projekt

Genom att kombinera ingenjörsexpertis med tillverkningsexpertis, stödjer TOPFENCE Solar EPC-entreprenörer och distributörer med att leverera pålitliga solenergiprojekt med hög ROI.

Vanliga frågor: Design och upphandling av högvinds PV-stängselsystem

Q1 Vilken vindhastighet tål förstärkta PV-stängsel?

Beroende på design och material kan förstärkta system motstå vindhastigheter över 40–60 m/s när de är korrekt konstruerade och installerade.

F2 Är aluminium tillräckligt starkt för miljöer med stark vind?

Ja. Högkvalitativa aluminiumlegeringar ger utmärkta hållfasthets-till-vikt-förhållanden och kan, när de är rätt utformade, överträffa traditionellt stål i många applikationer.

F3 Hur djupt ska staketstolpar installeras?

Typiskt 800–1200 mm, beroende på markförhållanden och krav på vindlast.

F4 Vilka certifieringar ska jag kräva från leverantörer?

Leta efter TUV-certifiering, ISO-tillverkningsstandarder och materialspårbarhetsdokumentation.

F5 Hur minskar man installationstiden utan att kompromissa med säkerheten?

Använd modulära, förmonterade system och implementera standardiserade installationsprocedurer med vridmomentkontroll.

F6 Vad är den typiska livslängden i kustnära miljöer?

Med rätt material och förstärkning kan systemen hålla 20–25 år eller mer med minimalt underhåll.

F7 Kan förstärkta solcellsstängsel minska underhållskostnaderna?

Ja. Förbättrad hållbarhet och strukturell stabilitet minskar behovet av reparationer och inspektioner avsevärt.

F8 Hur väljer man mellan SUS304 och SUS316 material?

SUS304 är lämplig för de flesta miljöer, medan SUS316 rekommenderas för starkt korrosiva kust- eller industriområden.

Slutsats: Teknisk tillförlitlighet driver långsiktig ROI

I områden med stark vind,PV-stängselförstärkningär inte bara en designförbättring – det är ett grundläggande krav för att säkerställa systemsäkerhet, hållbarhet och ekonomisk prestanda. Genom att integrera avancerade material, optimerad strukturell design och exakta installationsmetoder kan EPC-entreprenörer avsevärt minska riskerna och förbättra projektresultaten.

I slutändan beror framgången för alla solstängselprojekt på ett holistiskt tillvägagångssätt som balanserar teknisk rigoritet med praktisk effektivitet. Att investera i förstärkta system idag säkerställer stabil prestanda, lägre livscykelkostnader och starkare avkastning under de kommande åren.
