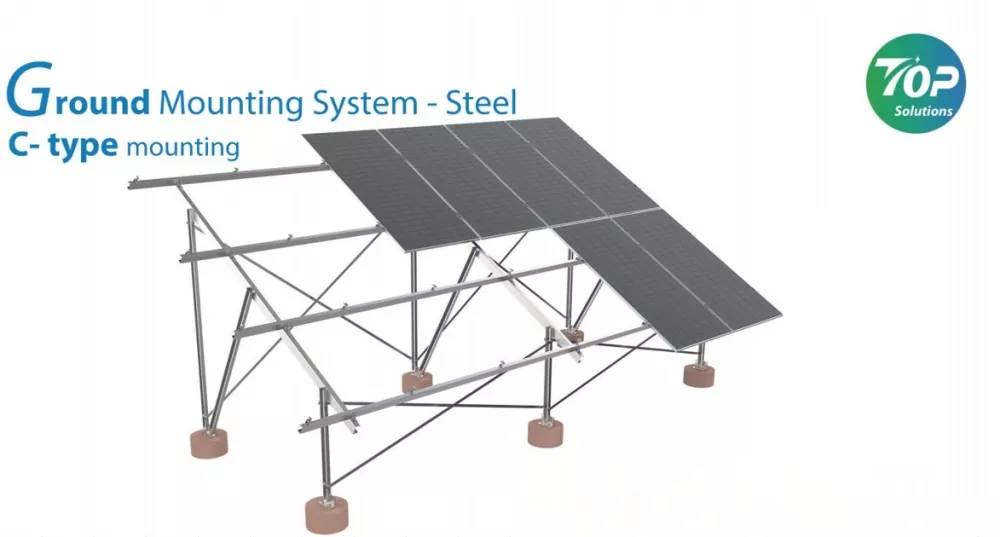

Solpanelsställ för markmontering

För att få ett höghållfast och lätt solcellsmonteringsställ för ditt marksystem kan du kontakta Topfencesolar och låt oss vara din leverantör av detta C-formade solpanels jordmonteringsställ.

Detta högkvalitativa markmonteringssystem kommer att minska vikten av hela stödsystemet inklusive solpaneler samtidigt som det säkerställer tillräcklig bärförmåga. Dess lättare fästen är mycket bekväma att bära under transport och installation. Det andra av godo är att det minskar fundamentets bärande krav.

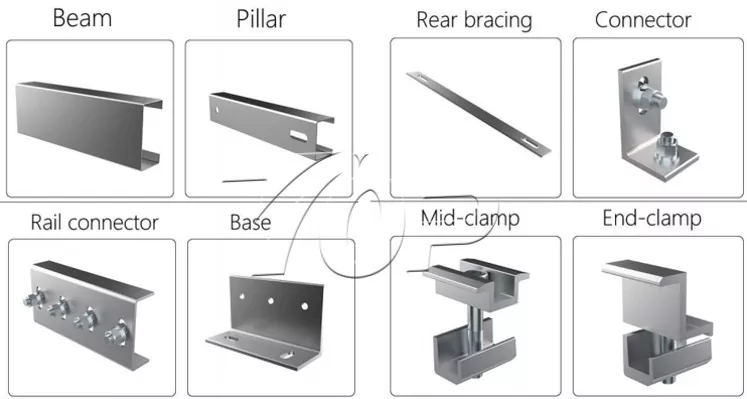

Komponenter:

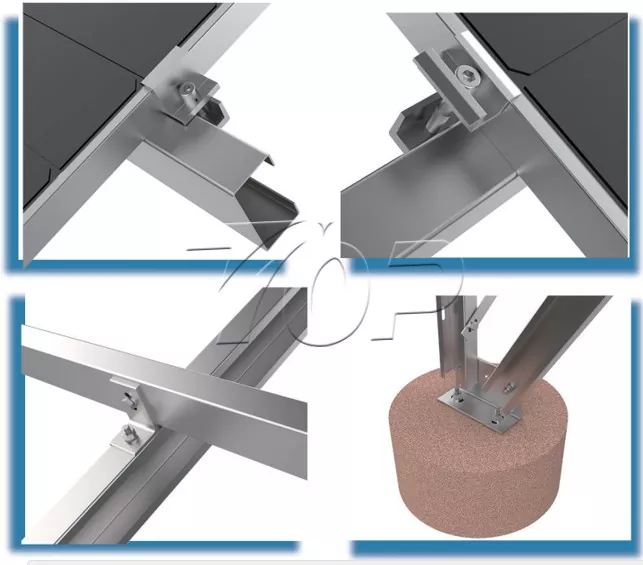

Detaljer för strukturanslutningsdel

Installationssteg:

1 Förberedelse för installation

Platskontroll: Kontrollera markens planhet och typ av jord (ankarskruvar eller betongfundament rekommenderas).

2 Installationsprocedur

Foundation fixering:

Om betongbaser används: häll betongpelare med ett djup på minst 80 cm och sätt in stödbultar.

Om du använder ankarskruvar (rekommenderas): Skruva in skruvarna i marken till det konstruktionsdjup (vanligtvis 1,2-2m).

Stödaggregat:

Fäst den C-formade stålpelaren vertikalt på fundamentet och dra åt den med bultar.

Installera tvärgående stödbalkar och diagonalstag för att se till att solpanelens markmonterade rackstruktur är plan (kalibrera med en nivå).

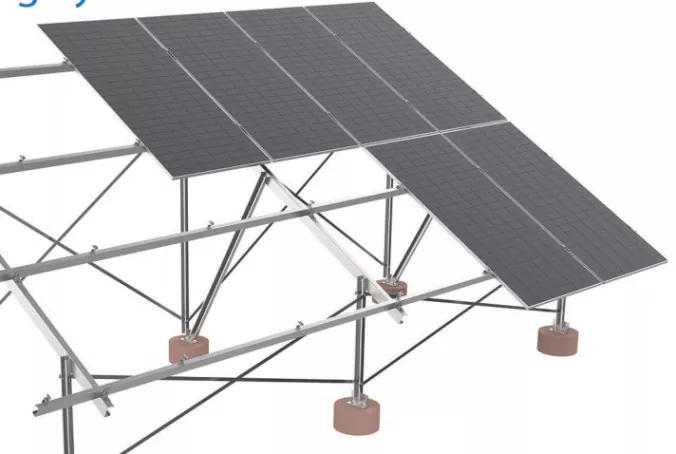

Installera solpaneler:

Solcellsjordpanelerna placeras på balken och fixeras med en klämfixtur av aluminiumlegering för att säkerställa enhetligt avstånd (rekommenderat avstånd ≥10 cm för värmeavledning).

Fördelar:

Höghållfast material: Varmförzinkat stål (HDG) eller anodiserad aluminium ger utmärkt korrosionsbeständighet och strukturell styrka med en livslängd på mer än 25 år.

Modulär design: Solpanels jordmonterade rack stöder snabb montering och justering, kompatibel med en mängd olika storlekar på solpaneler.

Vindmotstånd: Genom optimerad markmonterad solcellsstativs strukturell design och fundamentfixering kan den motstå vindhastigheter över 60 m/s, lämplig för områden med högt vindtryck.

Flexibel installationsvinkel: Stöd fast lutningsvinkel (15°-60°) eller säsongsmässig vinkeljustering för att maximera kraftgenereringseffektiviteten.

Lågt underhåll: inget behov av betongfundament, minska konstruktionsföroreningar, låga underhållskostnader.
