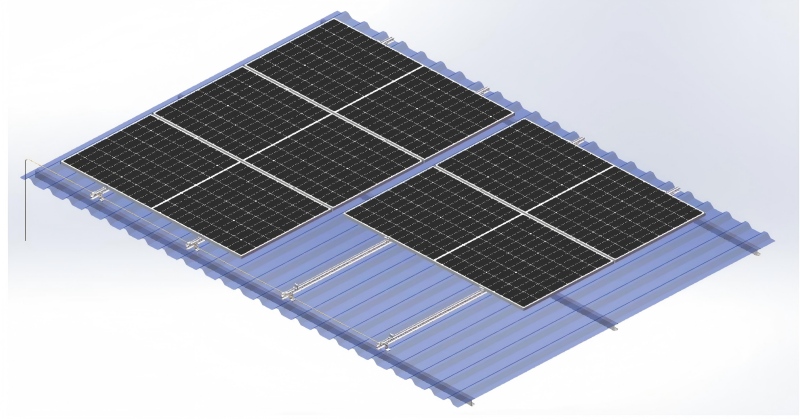

Hur monterar man en solpanel på taket?

Att installera ett solkraftverk kan ge många fördelar, som att spara på elräkningar eller till och med avstå från dem helt.

För att njuta av solenergins många bekvämligheter är installationen på taket det mest kostnadseffektiva alternativet först.

Guiden för montering av en solpanel på taket

Från de nödvändiga komponenterna och materialen till de bästa installationsplatserna och steg-för-steg-instruktioner, all information du behöver veta kan hittas här. Ta med den fasta installationsdelenL-fötteroch styrskenor som exempel. Vilka komponenter som krävs för att installera fasta solpaneler beror till stor del på tillverkaren, men de är mer eller mindre desamma för alla installationsmetoder för solpaneler. En komplett uppsättning innehåller komponenter, växelriktarkablar, MC4-kontakter, L-stift + styrskenor, aluminiumlegeringsfästen, etc., och viktigast av allt, byggverktyg. I denna typ av installationssystem måste du borra hål i de anslutande delarna och fixera dem på installationsstyrskenorna för att säkerställa att hela strukturen är ordentligt installerad på taket. En uppsättning monteringssatser för stödfästen kan mycket väl uppfylla detta installationskrav. Andra installationsmetoder inkluderar bultinstallation och tryckblocksinstallation. Utöver dessa behöver du även förbereda följande verktyg: • Skiftnyckel • fyrkantig • vattentät presenning m.m.

Detta fodral använder aluminiummaterial med L-formade fötter och styrskenor. Detta material har hög hållfasthet, låg vikt och korrosionsbeständighet. Aluminiummaterial är lätta att bearbeta till hörnmaterial, som lämpar sig för vanliga verktyg och personer som inte är så professionella. Dessutom är aluminium kompatibelt med ramarna på de flesta solpaneler, så familjer kan installera dem själva utan att behöva kalla till proffs.

Följande är de detaljerade installationsstegen:

Läs hela manualen noggrant innan du installerar ditt taksolsystem.

* Att strikt följa installationsinstruktionerna för takmonteringslösningen med L-fötter kommer att uppfylla produktens strukturella krav och uppfylla relevanta standarder. Under installationen, se till att följa relevanta säkerhetsföreskrifter och vara uppmärksam på relevanta regionala föreskrifter.

Installatörer bör följa följande normer.

1. Följ alla tillämpliga lokala eller nationella byggregler, inklusive alla som kan ersätta denna handbok;

2. Se till att produkter såsom konsoler är lämpliga för specifika installationer och installationsmiljöer;

3. Använd tillbehören som tillhandahålls av vårt företag och de installationsverktyg du tar med. (Vårt företag tar inget ansvar för konstruktion med ersättningstillbehör);

4. Hur man återvinner: Följ de lokala bestämmelserna;

5. Driftpersonal: Se till att inte mindre än två professionella installatörer av solpaneler;

6. Se till att installationen av elektrisk utrustning utförs av professionella elektriker;

7. Säkerställ säker installation av elektriska komponenter i solpanelen.

Huvudfunktioner

a. Används främst för stegformade färgade ståltegeltak som stöds av träbjälkar eller stålbalkar

b. Lätt design, hållbar och vacker, lätt att montera och snabb att installera

c. Lämplig för alla typer av inramade och ramlösa solpanelsinstallationer på marknaden

d. Komponenterna är förmonterade på fabriken och rimligt förpackade för att spara tid för installation på plats

1. Beskrivning

Detta system använder tillbehör av aluminiumlegering,aluminiumskenoroch rostfria bultar, och är lämplig för stegformade färgade ståltegeltak som bärs upp av träbalkar eller stålbalkar.

Innan du installerar systemet, läs följande installationsinstruktioner noggrant. Och vänligen följ lokala lagar under installationen.

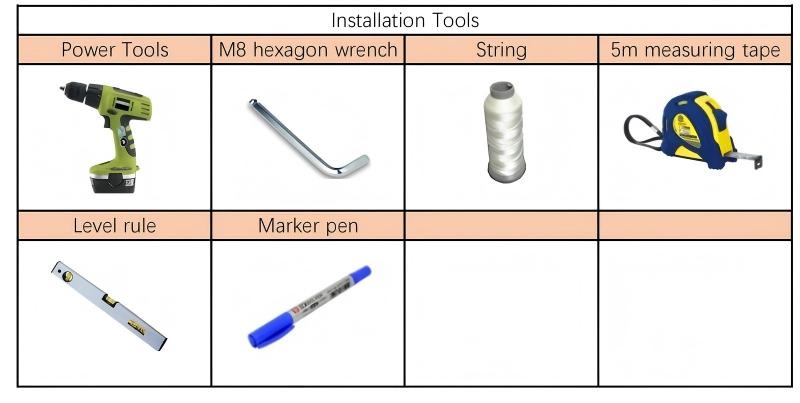

2. Installationsverktyg

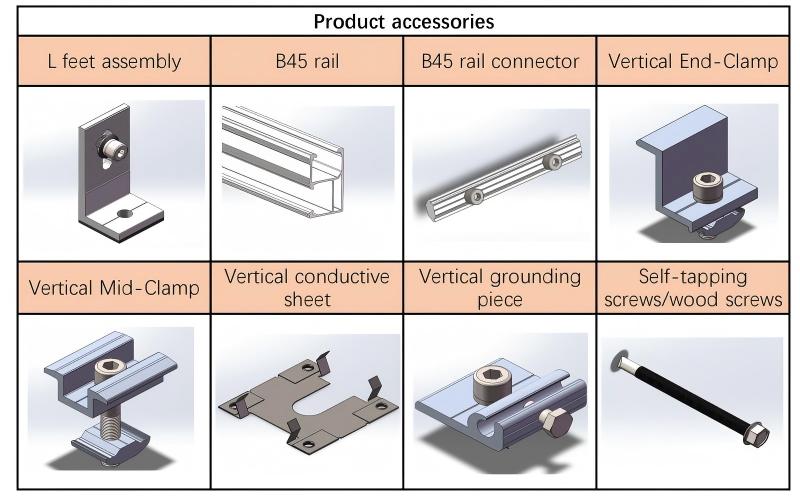

3. Produkttillbehör

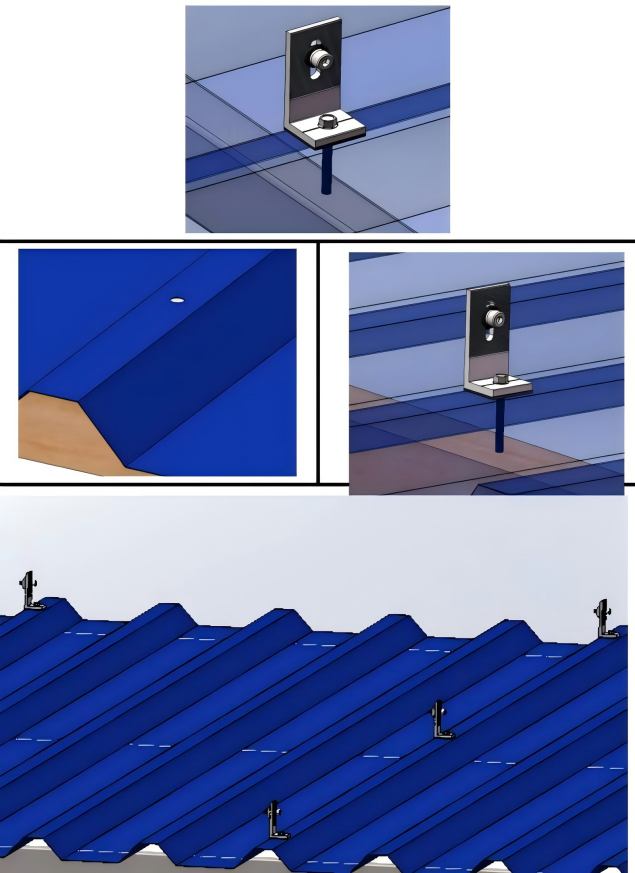

4.1 Installation av L-foten

Beroende på materialet på stödbalken, använd självborrande skruvar (stödbalken är en stålbalk) eller träskruvar (stödbalken är en träbalk) för att installera och fixera L-fotsenheten vid toppen av den trapetsformade stålplattan.

PS: Om räfflorna som stöder de trapetsformade stålplattorna är gjorda av träbalkar, är det nödvändigt att använda ett borrverktyg för att borra ett litet hål på φ6mm i de färgade stålplattorna i förväg för att underlätta insättningen av träskruvar.

Ordna enligt ritningen och installera de återstående L-fotsenheterna enligt ovanstående metod.

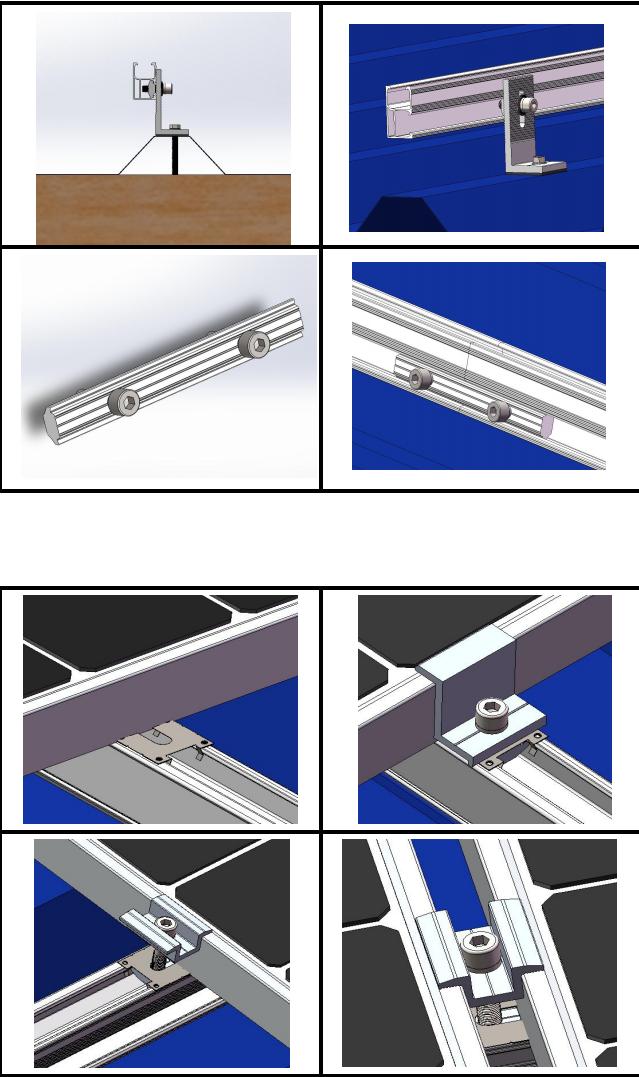

4.2 Installation av B45-skena

Justera riktningen för den korrugerade ytan på B45-skenan för att passa in den med den korrugerade ytan på den redan installerade och fasta L-fotskomponenten, och använd en M8 sexkantnyckel för att dra åt sexkantsbulten på kroken för att låsa skenan.

Installera rälskopplingen vid skenkopplingspositionen och använd en M8 sexkantnyckel för att dra åt sexkantsbultarna på rälskopplingen för att låsa skarvarna i båda ändar.

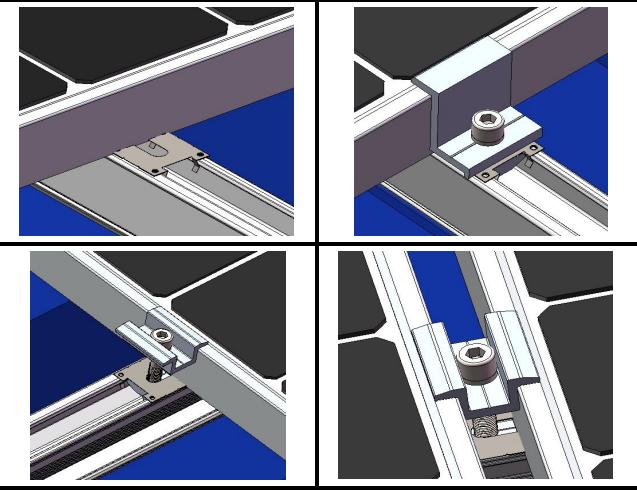

4.3 Installation av solpaneler

Placera solpanelen på skenan, justera ändenhetens position och fixera den med End-clamp (om den är utrustad med en ledande plåt, tryck in den ledande plåten i spåret, justera positionen och tryck ena änden av den ledande plåten med metallramen på solpanelen).

Efter att ha justerat positionen för den mellersta solpanelen, fixa den medMittklämma(om utrustad med en ledande plåt, tryck in den ledande plåten i spåret, och efter att ha justerat positionen, använd metallramarna på solpanelerna på båda sidor för att pressa de två ändarna av den ledande plåten)

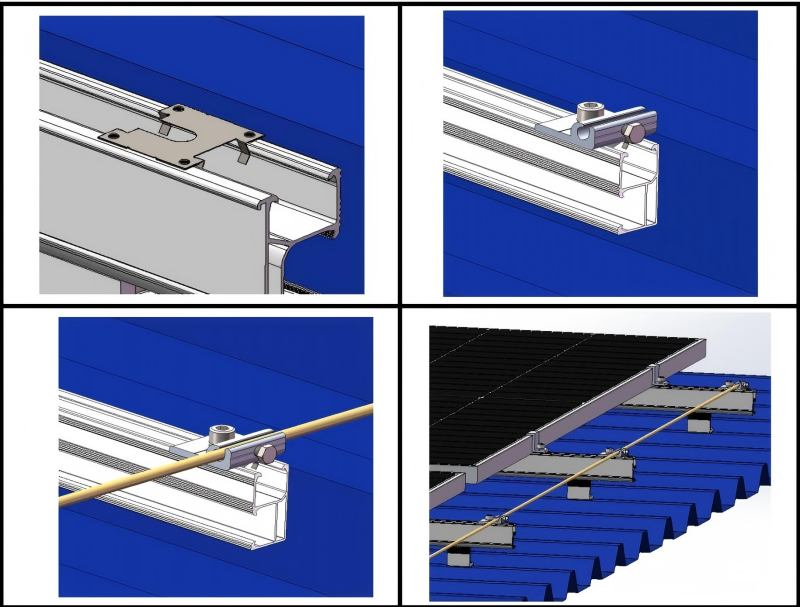

4.4 Installation av jordkopplingen

(1) Installera det ledande arket i änden av skenan.

(2) Installera sedan jordningskomponenten.

(3) Installera jordningsklämmorna i ändarna av de återstående skenorna.

(4) För en koppartråd genom dessa jordklämmor, dra åt de sexkantiga bultarna och jorda slutligen den jordade koppartråden.
