Hanteringssystem för solpanelskabelbrickor

Compose-delarna i Solar Panel Cable Tray Management System som är designat av Topfencesolar är populära på marknaden.

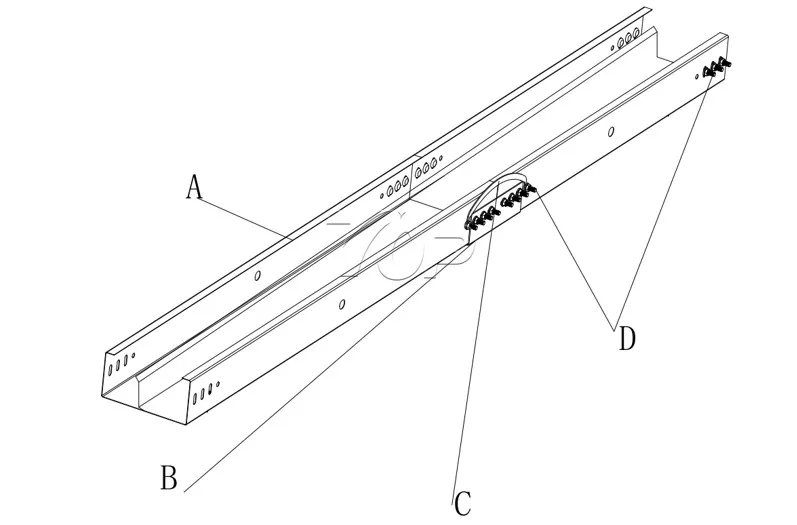

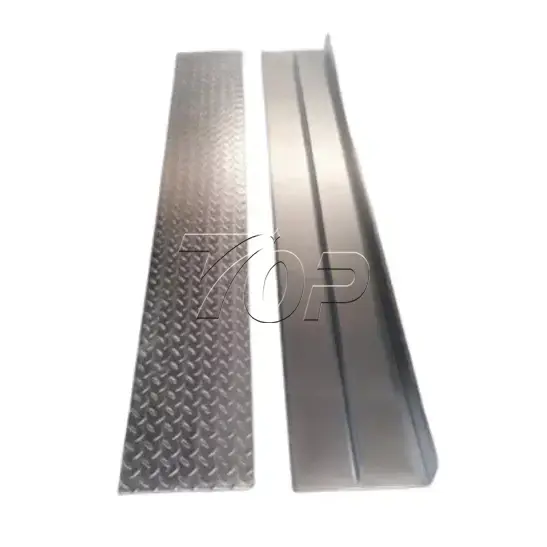

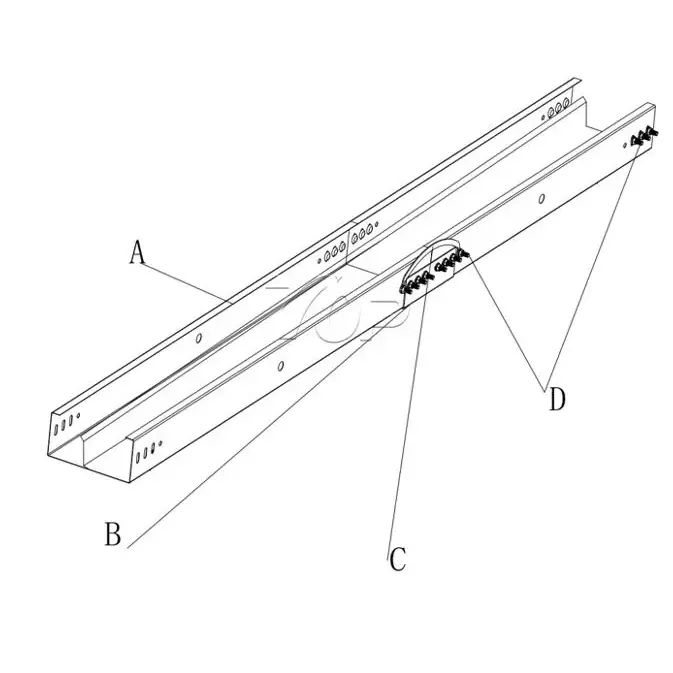

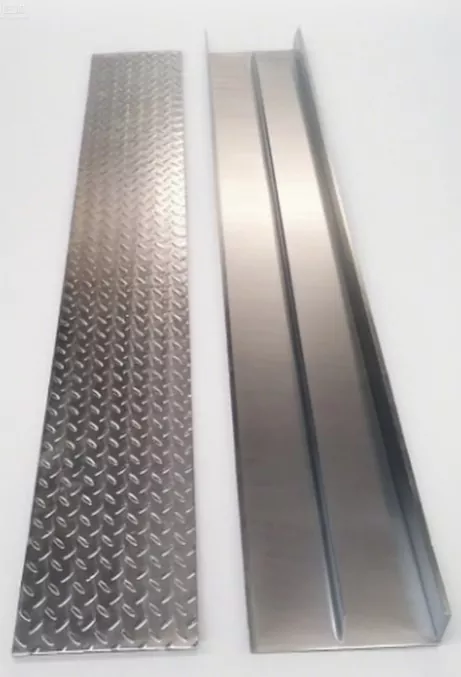

S: Huvuddelen av kabelfacket med dubbla spår med mönsterskydd

B: Anslutningar fästa med skruvar

C: Jordledning förhindrar elektriska stötar

D: Skruvar för att fästa kabelrännor bit för bit

Material: Galvaniserat stål

Mått:

Fler alternativ skulle kunna anpassas.

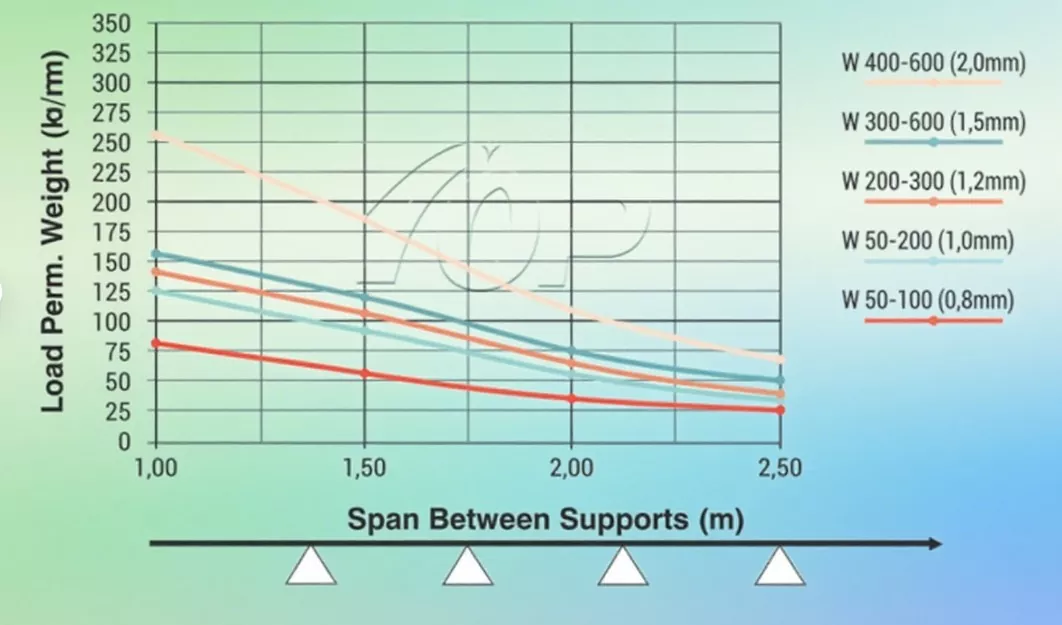

Här ser du referensen till vårt testdatum baserat på belastningssituationen nedan.

Fungera:

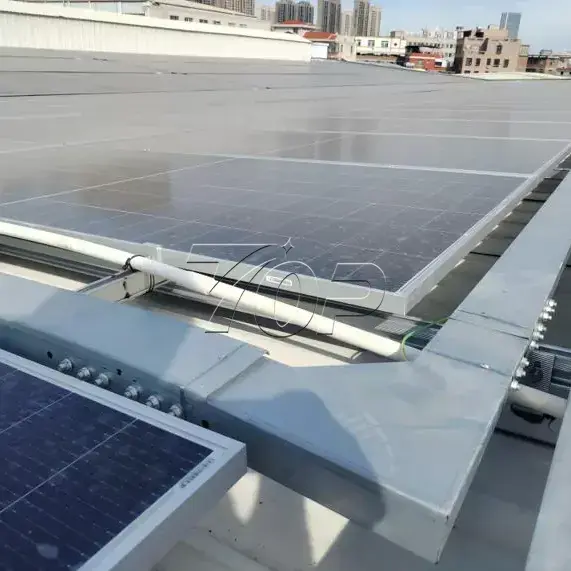

Den rymmer centralt och hanterar ett stort antal kablar mellan solceller såväl som de som leder till växelriktare och kombinerarboxar, vilket förhindrar mekanisk skada och UV-åldring och säkerställer snygga och säkra ledningar.

Parametrar

Hur använder man det?

Placera kabelrännans sektion på stödet och fixera den med de speciella anslutningsplattorna och bultarna för att säkerställa elektrisk kontinuitet (bildar en pålitlig jordningsbana).

Bearbetning av produktionslinje:

Mer information om material:

Skydd av galvaniserat stål Solar Cable Management produktlager

Den galvaniserade plåten är känd för att vara särskilt känslig mot effekterna av material med sur karaktär, förorenad luft, vatten och relativ fuktighet som förekommer över en viss hastighet.

Livslängden för galvaniserad plåt kommer att påverkas i industriområdena speciellt där luften är tätt förorenad.

Den viktigaste delen av atmosfärisk luftförorening är svaveldioxid.

C + H + S + O2 → CO2 + H2O + SO2

SO2 + ½ O2 → SO3

SO2 + H2O → H2SO3

SO3 + H2O → H2SO4

För att skydda den staplade plåten måste dock följande villkor följas strikt.

· Metallen får aldrig förvaras under hög luftfuktighet med vatten.

· Det bör finnas tillräckligt med utrymme för kontinuerlig luftcirkulation.

· Temperaturskillnaderna på lagerplatserna ska vara mellan 5-10 °C.

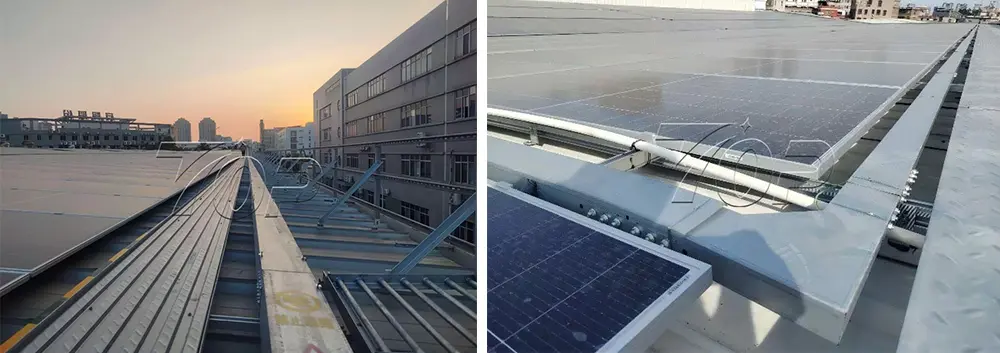

Fler applikationsfall av olika kabelrännor.
